تشير الخزانات الجافة ذات الرطوبة النسبية الأقل من 1% إلى حل تخزين منخفض الرطوبة من الدرجة الصناعية، والذي يمكنه الحفاظ على الرطوبة النسبية (RH) داخل الخزانة عند مستوى<1%.

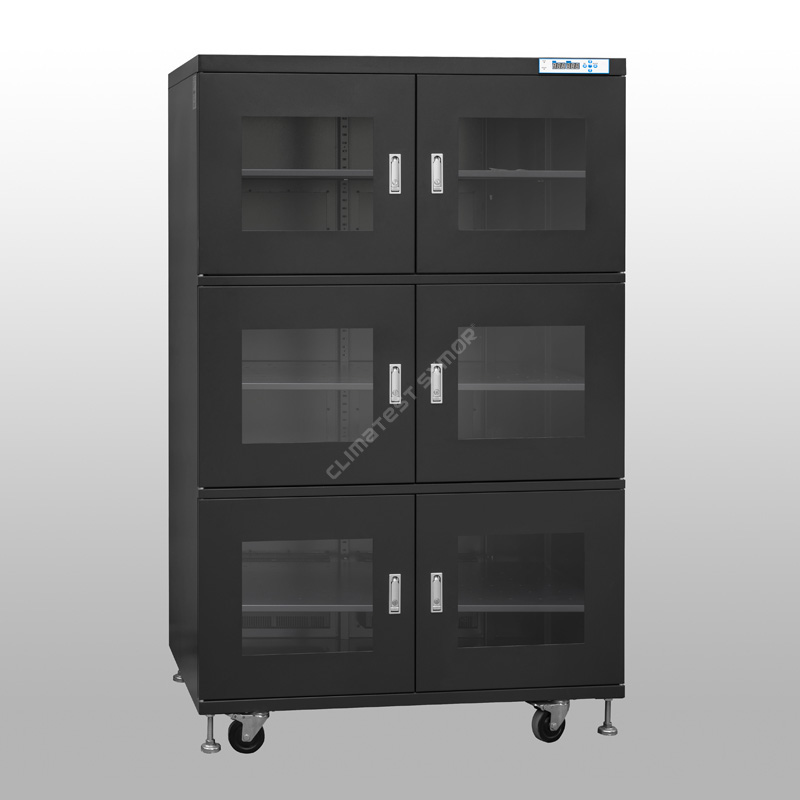

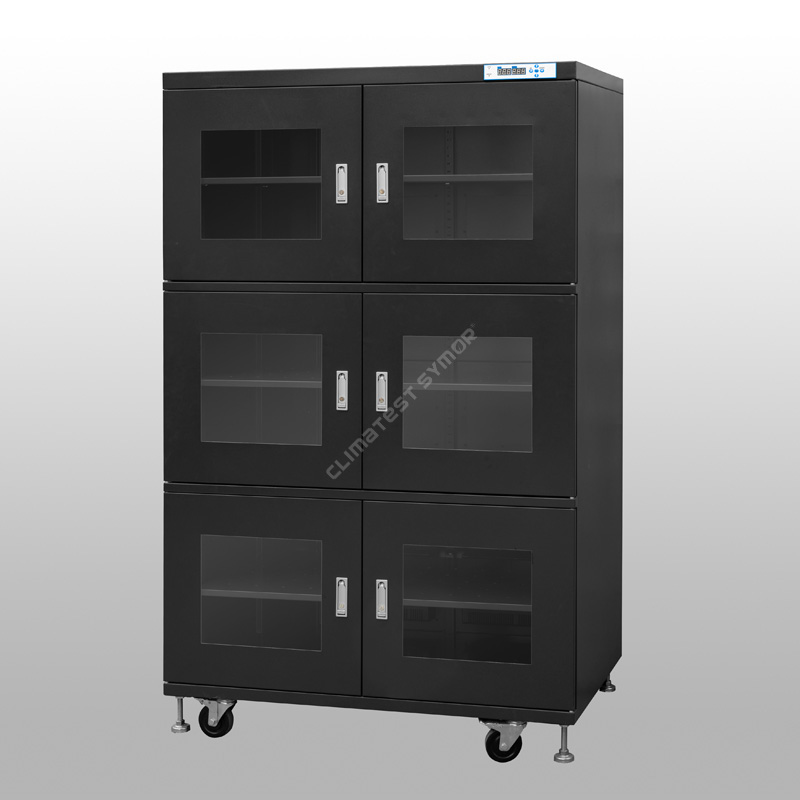

الموديل: TDU1436BFD-6 برو
السعة: 1436 لتر
رطوبة:<1%RH
الأرفف: 5 قطع، ارتفاع قابل للتعديل
اللون: أزرق داكن، آمن ESD
الأبعاد الداخلية: العرض 1198 * العمق 682 * الارتفاع 1723 ملم لكل طبقة
البعد الخارجي: العرض 1200 * العمق 710 * الارتفاع 1910 ملم
وصف
توفر الخزانة الجافة ذات الرطوبة النسبية الأقل من 1% تخزينًا منخفضًا للغاية للرطوبة لخطوط إنتاج SMT. باستخدام تكنولوجيا إزالة الرطوبة الأكثر تقدمًا، تخلق الخزانة جوًا جافًا للغاية يمنع "تأثير الفشار" في المكونات الحساسة للرطوبة، ويطيل عمر الأرضية القابل للاستخدام، ويلغي الحاجة إلى النيتروجين المكلف أو الخبز المتكرر بدرجة حرارة عالية.
الخزانات الجافة ذات نسبة رطوبة نسبية أقل من 1%: المواصفات
| نموذج | TDU1436BFD-6 برو |
| البعد الداخلي | العرض 1198 * العمق 682 * الارتفاع 1723 ملم |
| البعد الخارجي | العرض 1200 * العمق 710 * الارتفاع 1910 مم، بما في ذلك العجلات |
| البعد التعبئة | العرض 1300 * العمق 800 * الارتفاع 2100 ملم |
| نطاق الرطوبة | <1% رطوبة نسبية |
| دقة الرطوبة | ±2.0% |
| رفوف | 5 قطع، ارتفاع قابل للتعديل |
| وظيفة آمنة ESD | نعم، 105-109 أوم |
| استهلاك الطاقة | متوسط 32 واط/ساعة |
| مزود الطاقة | AC110V-120V، 220V-240V، 50 هرتز / 60 هرتز |
| الوزن الصافي | 150 كجم |
| الوزن الإجمالي | 205 كجم |
| درجة الحرارة المحيطة | +5 درجة مئوية ~ 35 درجة مئوية |
| حالة | أفضل بيئة أداء للخزانات الجافة هي في درجة الحرارة المحيطة <25 درجة مئوية والرطوبة النسبية <60% رطوبة نسبية |
الخزانات الجافة ذات نسبة رطوبة نسبية أقل من 1%: ميزة
▸الرطوبة النسبية: <1% رطوبة نسبية، مما يوفر حل تخزين رطوبة منخفض للغاية لـ MSL 4 و5 و5a و6.

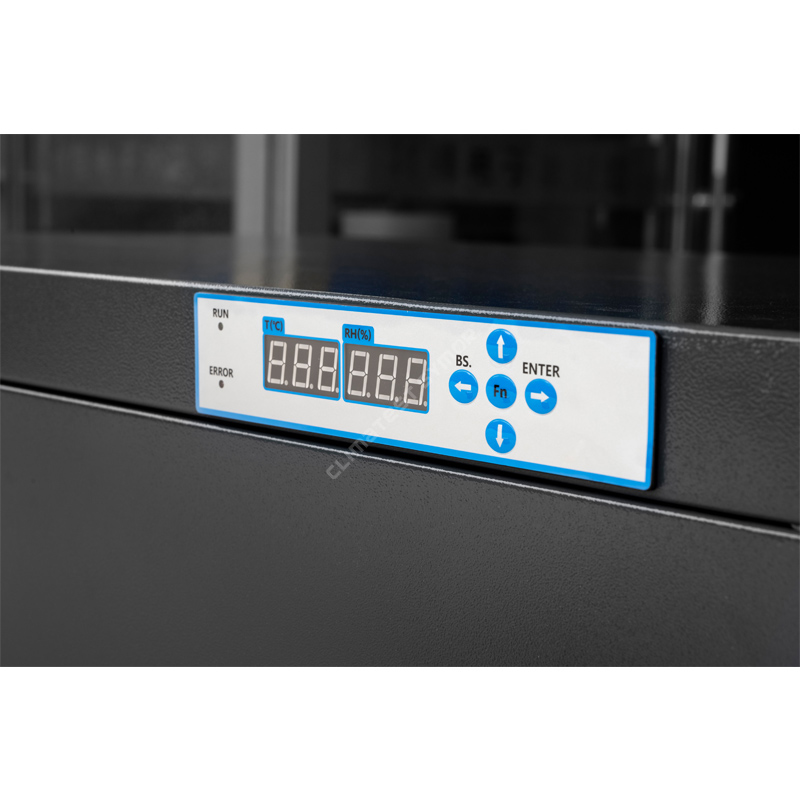

▸الشاشة الرقمية: شاشة LED عالية الدقة يتم التحكم فيها عن طريق الكمبيوتر الدقيق، وإعدادات RH سهلة الاستخدام، ومراقبة في الوقت الحقيقي.
▸ESD-آمن: مقاومة السطح ضد الكهرباء الساكنة 10⁵–10⁹ Ω.
▸أرفف قابلة للتعديل: ارتفاع قابل للتعديل، يناسب المكونات ذات الأحجام المختلفة.
▸وظيفة الذاكرة: لا حاجة لإعادة الضبط بعد انقطاع التيار الكهربائي.
▸ كفاءة في استخدام الطاقة: توفير الطاقة، مع الحفاظ على التحكم الفعال للغاية في الرطوبة.
كيفية إزالة الرطوبة؟
مبدأ إزالة الرطوبة للخزانات الجافة التي تقل نسبة الرطوبة النسبية فيها عن 1% هو "الامتزاز المادي عبر المناخل الجزيئية + التجديد الدوري" (الطريقة الأكثر موثوقية)، ولا يمكن للخزانة الجافة للتبريد الجاف العادية أن تصل إلى مستوى الرطوبة المنخفض للغاية.
عملية الامتزاز: يتم استخدام المناخل الجزيئية كمادة ماصة في الخزانة؛ تتميز هذه المناخل بشبكة واسعة من المسام الدقيقة النانوية التي تمتص جزيئات الماء من الهواء، تمامًا مثل الإسفنج الذي يمتص الماء. تقوم المروحة بسحب الهواء الرطب إلى الوحدات الجافة، حيث تخضع جزيئات الماء للامتصاص الفيزيائي، ومن ثم يتم إرجاع الهواء المجفف إلى داخل الخزانة.
تجديدعملية:بمجرد وصول المنخل الجزيئي إلى تشبع الامتزاز، يقوم النظام تلقائيًا ببدء التسخين بدرجة حرارة منخفضة بلطف لتحويل جزيئات الماء الممتزة إلى بخار ماء، والذي يتم بعد ذلك طرده من الخزانة؛ وبالتالي يستعيد المنخل الجزيئي قدرته على امتصاص الرطوبة.
تعتمد الخزانات الجافة التي تقل عن 1% من الرطوبة النسبية على تكنولوجيا متقدمة، بما في ذلك أجهزة استشعار الرطوبة النسبية (RH) ودرجة الحرارة المستوردة من سويسرا، لضمان التحكم الدقيق ومراقبة البيئة الداخلية، ودقة مستشعر الرطوبة هي +/- 2% RH. من خلال الحفاظ على بيئة مستقرة منخفضة الرطوبة، تعمل الخزانات الجافة على حماية العناصر الحساسة بشكل فعال من التأثيرات الضارة للرطوبة.
تطبيقات في تصنيع الالكترونيات SMT
تعتبر الخزانات الجافة ذات الرطوبة النسبية الأقل من 1% ضرورية للأجهزة الحساسة للرطوبة (MSDs) المصنفة على أنها MSL 4 و5 و5A و6 وفقًا لمعايير IPC/JEDEC J-STD-033:
▸ حالات الاستخدام الأساسية: منع "تأثير الفشار": أثناء اللحام بإعادة التدفق (درجات حرارة الذروة ~ 260 درجة مئوية)، تتحول الرطوبة المحبوسة داخل عبوات IC البلاستيكية إلى بخار، مما يتسبب في حدوث تشققات داخلية وتصفيح. تخزين الرطوبة المنخفض للغاية يزيل هذه الرطوبة قبل اللحام.
▸ إيقاف عمر الأرضية مؤقتًا: عندما تتم إزالة MSDs من أكياس حاجز الرطوبة المغلقة، تبدأ ساعة "عمر الأرضية" الخاصة بها في الدق. يؤدي تخزينها في خزانة ذات رطوبة نسبية أقل من 1% إلى إيقاف هذا المؤقت مؤقتًا بشكل فعال، مما يسمح بتخزين المكونات غير المستخدمة بأمان وإعادة استخدامها لاحقًا دون خبز.
▸ منع الأكسدة: يمنع الجو شديد الجفاف أكسدة الوسادات النحاسية المكشوفة والتشطيبات الفضية والأسطح القابلة للحام - مما يحافظ على قابلية اللحام لسنوات
|
تخزين عادي |
عملية إنحسر |
||
|
|
|
|
|
|
الرطوبة في البيئة المحيطة تخترق العبوات. |
أثناء التسخين، يزداد ضغط بخار الماء، الذي يفصل القالب عن الراتنج. |
ويستمر بخار الماء في التمدد تحت التسخين، مما يؤدي إلى تفجير العبوات. |
يقوم بخار الماء بتكسير العبوات مما يسبب تشققات دقيقة. |
يشير عمر الأرضية إلى الحد الأقصى للوقت المسموح به الذي يمكن أن يبقى فيه جهاز MSD (جهاز حساس للرطوبة) في بيئة المصنع القياسية (أقل من 30 درجة مئوية / 60% رطوبة نسبية)، بعد إزالته من كيس التفريغ المقاوم للرطوبة، مع الحفاظ على أمانه لوضعه ولحام إعادة التدفق.
طريقة التطبيق: بمجرد إزالة مكونات المستوى 4-6 من MSL من أكياس التفريغ الخاصة بها، إذا لم تكتمل عمليات التركيب وإعادة التدفق خلال عمر الأرضية المحدد، فيجب وضعها على الفور في خزانة جافة ذات رطوبة نسبية أقل من 1%. في بيئة الرطوبة المنخفضة للغاية التي تبلغ <1% رطوبة نسبية، يتم "إيقاف مؤقت" عملية امتصاص الرطوبة للمكونات بشكل فعال، ويتوقف استهلاك العمر المتبقي للأرضية، ولا تحقق الخزانة الجافة أي عملية خبز مسبق، والتي يمكن تحميلها مباشرة على الخط للاستخدام، وبالتالي تعزيز كفاءة الإنتاج بشكل كبير.
ملف تعريف الرطوبة في الوقت الحقيقي(الرطوبة المحيطة 60% رطوبة نسبية، بدون تحميل):
فتح الباب لمدة 30 ثانية في كل مرة، ثم إغلاقه:
تخزين طويل الأمد دون فتح الباب:
قياس الرطوبة في الوقت الحقيقي قبل الشحن
نحن نستخدم مقياس رطوبة Rotronics عالي الدقة لإعادة قياس الخزانة الجافة بنسبة 1% أقل من الرطوبة النسبية قبل الشحن، وإصدار شهادة المعايرة، ونقوم بتصحيح أخطاء كل خزانة بعناية ونتأكد من أن كل شيء يعمل بشكل جيد بعد وصوله إلى أيدي العميل، وهذه أيضًا مسؤولية، وتهتم شركة Symor بالتحكم في الجودة وتعليقات العملاء على الخزانات الجافة لدينا، ونعتقد أن هذا هو السبب وراء قيام العديد من العملاء بتقديم طلبات متكررة.
الفرق بين الخزانات الجافة وخزانات النيتروجين:
▸ تستخدم خزائن التجفيف وحدات جافة لإزالة الرطوبة، ولا تحتوي على مواد استهلاكية ولا بدائل، وتقوم بامتصاص الرطوبة وتفريغها إلى الخارج تلقائيًا.
▸ تستخدم خزانات النيتروجين تطهير النيتروجين للوصول إلى تطبيق تخزين منخفض الرطوبة ومنخفض الأكسجين، وغاز N2 قابل للاستهلاك.
المكونات التي تتطلب خزانات ذات رطوبة نسبية أقل من 1%:
▸ICs وBGAs وQFPs وجميع مكونات SMD مع MSL 5/6
▸ مركبات ثنائي الفينيل متعدد الكلور العارية (تمنع الأكسدة وامتصاص الرطوبة)
▸ مساحيق معدنية للطابعة ثلاثية الأبعاد (استرطابية ومتفاعلة)
الامتثال لمعايير الصناعة
تم تصميم الخزانات الجافة ذات نسبة رطوبة نسبية أقل من 1% لتلبية أو تجاوز ما يلي:
IPC/JEDEC J-STD-033 التعامل مع أجهزة MSD وتعبئتها وتخزينها
IPC-1601 تخزين مركبات ثنائي الفينيل متعدد الكلور والتعامل معها
IEC 61340-5-1 التحكم في التفريغ الكهروستاتيكي (للنماذج الآمنة من أجل ESD)
من يشتري منا؟
تبيع شركة Symor خزانات يتم التحكم فيها بالرطوبة المنخفضة لمصنعي أشباه الموصلات والإلكترونيات المشهورين عالميًا، مثل Micron وST Electronics وPhoenix Semiconductor وREC Solar وWistron وFoxconn وجامعات مثل Stanford وIllinois وETH Zürich..... خزاناتنا الجافة تساعد العملاء على:
▸ معالجة نقاط الضعف الأساسية: الحل الكامل لتحديات إدارة MSD (الجهاز الحساس للرطوبة)
▸تقليل التكلفة وتحسين كفاءة التجميع: تحقيق عائد كبير على الاستثمار (ROI)
▸أداء المنتج الاستثنائي: تقنية التحكم في الرطوبة مستقرة وموثوقة
لمزيد من التفاصيل حول الخزانات الجافة ذات نسبة الرطوبة النسبية أقل من 1%، يرجى زيارة موقعنا على الإنترنتwww.climatestsymor.comأو أرسل بريدًا إلكترونيًا إلى sales@climatestsymor.com. وسوف نقوم بالرد عليك في أقرب وقت ممكن ونرحب بالتعاون المحتمل.
