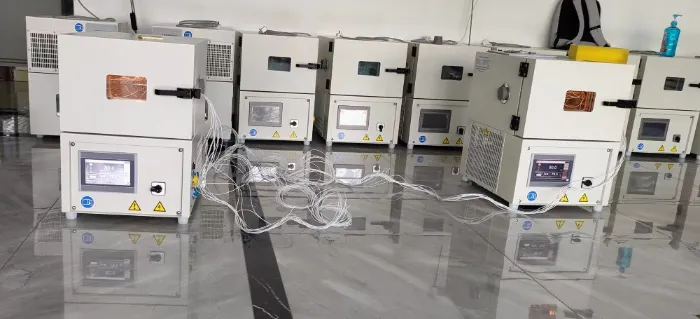

الغرفة اختبار درجة الحرارة المصغرةلقد تطورت من أداة متخصصة إلى أداة أساسية. على عكس الغرف الكبيرة أو الوحدات الأرضية الكبيرة، توفر غرف الحرارة الصغيرة تحكمًا حراريًا دقيقًا ضمن مساحة صغيرة، مما يتيح للمهندسين إجراء فحص الإجهاد البيئي مباشرة على مكاتب عملهم.
الميزة الأساسية بسيطة: الكتلة الحرارية الأصغر تساوي أوقات استجابة أسرع. يمكن لغرفة اختبار درجة الحرارة الصغيرة تحقيق ضبط درجة الحرارة في دقائق بدلاً من ساعات، مما يؤدي إلى تسريع دورات تطوير المنتج بشكل كبير مع تقليل استهلاك الطاقة بنسبة تصل إلى 70% مقارنة بالغرف البيئية ذات الحجم القياسي. يقدم هذا الدليل فحصًا شاملاً لتطبيقات العالم الحقيقي عبر الإلكترونيات وتكنولوجيا البطاريات وعلوم المواد ومختبرات الأبحاث.
اختبار الإلكترونيات وأشباه الموصلات التطبيق الأكثر انتشارًا لـ أغرفة اختبار درجة الحرارة المصغرةهو في تطوير الالكترونيات. تتمتع حزم أشباه الموصلات وأجهزة الاستشعار والمذبذبات والبطاريات والموصلات جميعها بخصائص تعتمد على درجة الحرارة والتي يجب تمييزها قبل تكامل النظام. يستخدم المهندسون غرفًا صغيرة لتقييم الانجراف البارامترى، وتيارات التسرب، وسلوك البداية الباردة في ظل ظروف حرارية يمكن التحكم فيها.
تشمل المكونات النموذجية التي تم اختبارها ما يلي:
• الهواتف النقالة والهواتف
• الدوائر المتكاملة (ICs) والمتحكمات الدقيقة
•أجهزة استشعار MEMS (مقاييس التسارع، وأجهزة استشعار الضغط، والجيروسكوبات)
• المذبذبات البلورية ومراجع التردد
• وحدات الطاقة MOSFET ووحدات IGBT
• الموصلات وتجميعات لوحات الدوائر المطبوعة
يتيح القصور الذاتي الحراري المنخفض للغرفة الصغيرة إجراء تجارب إجهاد متدرجة ورسم خرائط دقيقة للأداء مقابل درجة الحرارة. على سبيل المثال، يمكن للمهندس برمجة دورة من -40 درجة مئوية إلى +125 درجة مئوية بزيادات قدرها 5 درجات مئوية، مع الاستمرار لمدة 10 دقائق في كل خطوة أثناء قياس المعلمات الرئيسية. هذا المستوى من التفاصيل غير عملي في الغرف الأكبر حجمًا بسبب فترات التثبيت الممتدة.
سيمورغرف اختبار درجة الحرارة المصغرةتخدم الآن صناعة الضوئيات، والتي تم تصميمها خصيصًا لأجهزة استشعار التصوير وأجهزة الكشف الضوئي ومصادر الليزر ومكونات الضوئيات الأخرى. غالبًا ما تكون هذه الأجهزة حساسة لدرجات الحرارة القصوى والتدرجات أثناء التطوير والتوصيف.
كثيرًا ما يواجه المهندسون الذين يعملون بالمكونات البصرية صعوبة في الوصول إلى الغرف الحرارية المشتركة. الأنظمة الكبيرة غالية الثمن وكثيرًا ما يتم حجزها بشكل زائد، مما يؤدي إلى اختناقات في سير العمل. تعالج غرفة اختبار درجة الحرارة المصغرة هذا الأمر من خلال توفير بيئة حرارية مخصصة وقابلة للتكرار على مقعد كل مهندس.
تبنت صناعة اختبار البطاريات غرفًا صغيرة كمعدات قياسية.سيمور، المورد الرئيسي لغرفة اختبار درجة الحرارة المصغرة، تقدم غرفة درجة الحرارة الثابتة المصغرة TGDW-12 خصيصًا لاختبار الخلايا المعدنية وخلية الحقيبة الصغيرة. مع حجم داخلي يبلغ 12 لترًا، يمكن لهذه الوحدة استيعاب ما يصل إلى 16 خلية للعملات المعدنية.
المحاكاة البيئية لمراقبة الجودة بالنسبة لمختبرات ضمان الجودة، توفر غرفة اختبار درجة الحرارة الصغيرة القدرة على إجراء اختبارات التكثيف وتجميد الرطوبة وفقًا للمعايير الدولية. تحاكي هذه الاختبارات التكثيف الخارجي وتقيم مقاومة المادة لانتشار بخار الماء.
تشمل المنتجات التي يتم التحقق من صحتها بشكل شائع من خلال هذه الطريقة ما يلي:
• العبوات الإلكترونية في الهواء الطلق
• المكونات الخارجية للسيارات
• الطلاءات المعمارية ومانعات التسرب
• مواد التعبئة والتغليف للسلع الحساسة
الاستفادة من مختبرات المعايرة والمقاييسغرف اختبار درجة الحرارة المصغرةلاختبار التبعية لدرجة حرارة الأجهزة وأجهزة الاستشعار. يتم تكييف المجسات المرجعية عند درجات حرارة ثابتة بينما يتم إجراء القياسات من خلال عمليات التغذية الخارجية. يستفيد هذا التطبيق من استقرار التحكم والتدرجات المكانية المنخفضة التي يمكن تحقيقها بسهولة في حاوية صغيرة.
لقد تطورت غرفة اختبار درجة الحرارة المصغرة من بديل موفر للمساحة إلى أداة أساسية للمحاكاة البيئية. وتمتد تطبيقاته فعليًا إلى كل الصناعات التي تتطلب التحقق الحراري للمكونات الصغيرة: بدءًا من مصانع أشباه الموصلات إلى مختبرات البطاريات، ومن الشركات المصنعة للأجهزة الطبية إلى برامج الأبحاث الجامعية.
ينبغي أن يكون اختيار الغرفة المصغرة مدفوعًا بمتطلبات التطبيق أولاً، ثم بالقيود المادية. إعطاء الأولوية لنطاق درجة الحرارة، ومعدل المنحدر، والتوحيد على الحجم المادي. الغرفة التي لا يمكنها الوصول إلى الحد الأقصى المطلوب لا فائدة منها بغض النظر عن مدى ضآلة مساحة المقعد التي تشغلها.
بالنسبة للمهندسين ومديري المختبرات، الرسالة واضحة: لقد انتهى عصر انتظار الوصول إلى غرفة قائمة على الأرض. مخصصغرفة اختبار درجة الحرارة المصغرةعلى كل مقعد يعمل على تسريع التطوير وتحسين جودة البيانات وتقديم منتجات أكثر موثوقية في السوق في النهاية.
