تشير الخزانات الجافة ذات التحكم المنخفض في الرطوبة إلى جهاز تخزين تجفيف من الدرجة الصناعية قادر على الحفاظ على الرطوبة النسبية (RH) داخل الخزانة عند مستوى أقل من 1%.

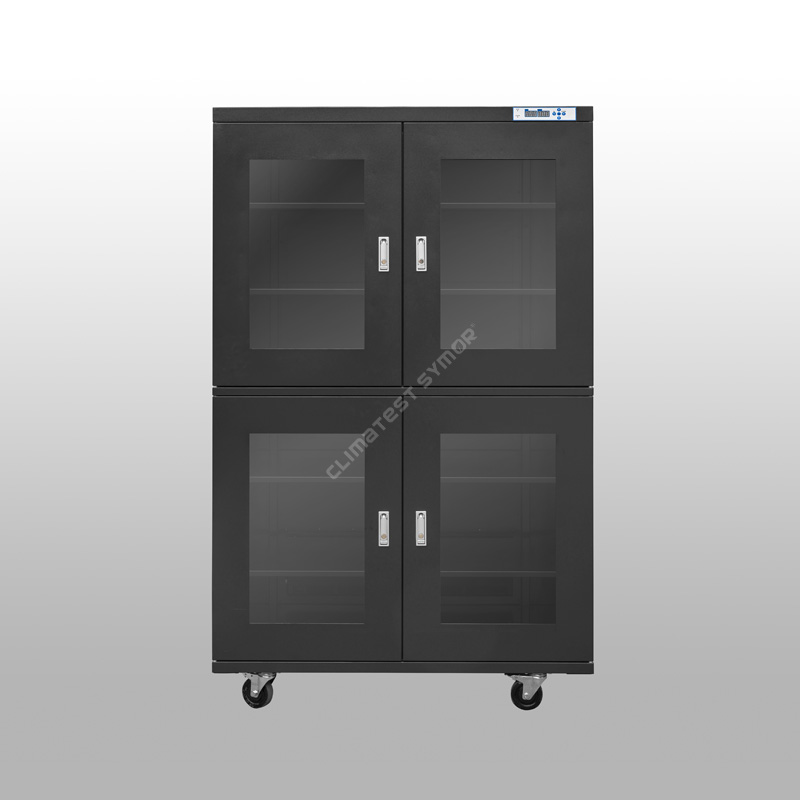

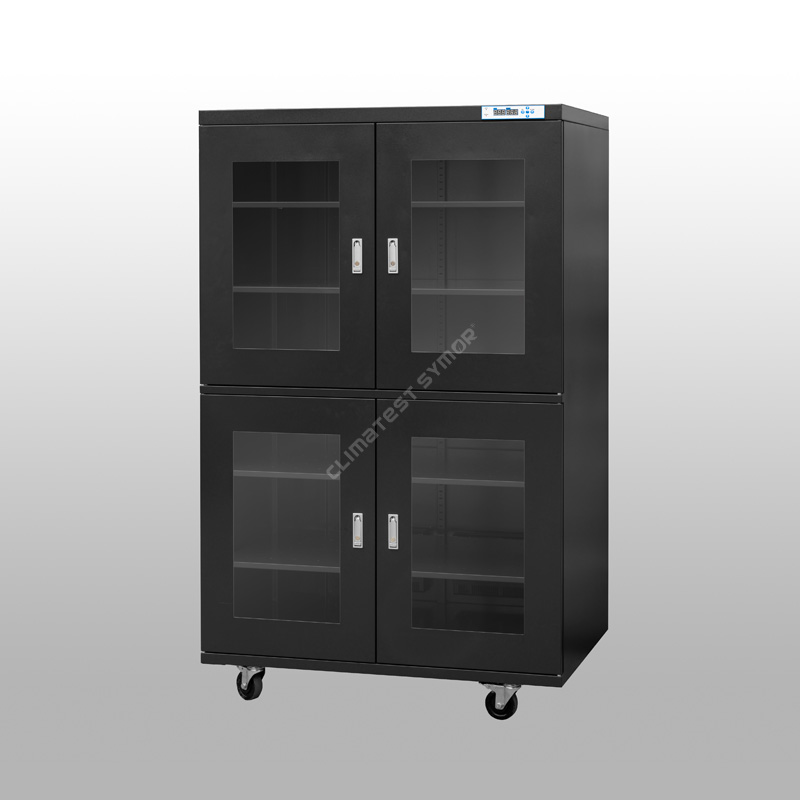

الموديل: TDU1436AFD-4 برو
السعة: 1436 لتر
رطوبة:<1%RH
الأرفف: 5 قطع، ارتفاع قابل للتعديل
اللون: أزرق داكن، آمن ESD
الأبعاد الداخلية: العرض 1198 * العمق 682 * الارتفاع 1723 ملم لكل طبقة
البعد الخارجي: العرض 1200 * العمق 710 * الارتفاع 1910 ملم
وصف
تم تصميم الخزائن الجافة للتحكم في الرطوبة المنخفضة بنسبة <1% بشكل أساسي للمكونات الإلكترونية المصنفة ضمن مستويات حساسية الرطوبة العالية (MSL) - على وجه التحديد المستويات 4 و5 و5a و6. خزانات تخزين الرطوبة المنخفضة للغاية هذه قادرة على الحفاظ باستمرار على بيئة تخزين ذات رطوبة نسبية أقل من 1%، وبالتالي تتوافق مع معايير الصناعة الدولية IPC/JEDEC J-STD-033.
الخزانات الجافة للتحكم في الرطوبة المنخفضة: المواصفات
| نموذج | TDU1436BFD-6 |
| البعد الداخلي | العرض 1198 * العمق 682 * الارتفاع 1723 ملم |
| البعد الخارجي | العرض 1200 * العمق 710 * الارتفاع 1910 مم، بما في ذلك العجلات |
| البعد التعبئة | العرض 1300 * العمق 800 * الارتفاع 2100 ملم |
| نطاق الرطوبة | <1% رطوبة نسبية |
| دقة الرطوبة | ±2.0% |
| رفوف | 5 قطع، ارتفاع قابل للتعديل |
| وظيفة آمنة ESD | نعم، 105-109 أوم |
| استهلاك الطاقة | متوسط 32 واط/ساعة |
| مزود الطاقة | AC110V-120V، 220V-240V، 50 هرتز / 60 هرتز |
| الوزن الصافي | 150 كجم |
| الوزن الإجمالي | 205 كجم |
| درجة الحرارة المحيطة | +5 درجة مئوية ~ 35 درجة مئوية |
| حالة | أفضل بيئة أداء للخزانات الجافة هي في درجة الحرارة المحيطة <25 درجة مئوية والرطوبة النسبية <60% رطوبة نسبية |
الخزانات الجافة للتحكم في الرطوبة المنخفضة: ميزة
▸الرطوبة النسبية: <1% رطوبة نسبية، مما يوفر حل تخزين رطوبة منخفض للغاية لـ MSL 4 و5 و5a و6.

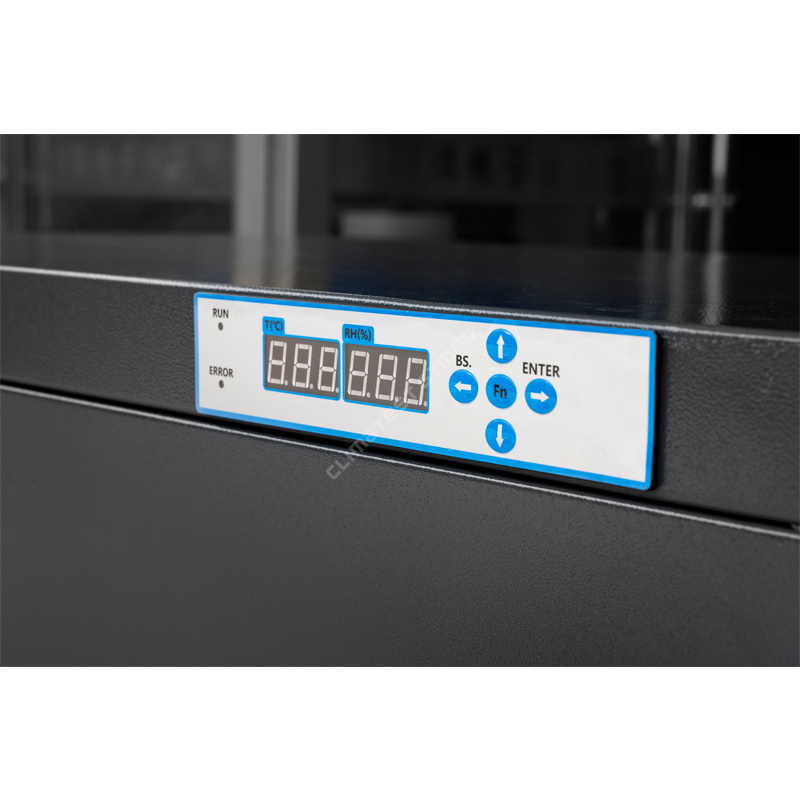

▸الشاشة الرقمية: شاشة LED عالية الدقة يتم التحكم فيها عن طريق الكمبيوتر الدقيق، وإعدادات RH سهلة الاستخدام، ومراقبة في الوقت الحقيقي.
▸ESD-آمن: مقاومة السطح ضد الكهرباء الساكنة 10⁵–10⁹ Ω.
▸أرفف قابلة للتعديل: ارتفاع قابل للتعديل، يناسب المكونات ذات الأحجام المختلفة.
▸وظيفة الذاكرة: لا حاجة لإعادة الضبط بعد انقطاع التيار الكهربائي.
▸ كفاءة في استخدام الطاقة: توفير الطاقة، مع الحفاظ على التحكم الفعال للغاية في الرطوبة.
كيفية إزالة الرطوبة؟
مبدأ إزالة الرطوبة للخزانات الجافة ذات التحكم في الرطوبة المنخفضة بنسبة <1% هو "الامتزاز المادي عبر المناخل الجزيئية + التجديد الدوري" (الطريقة الأكثر موثوقية)، ولا يمكن للخزانة الجافة للتبريد الجاف العادية أن تصل إلى مستوى الرطوبة المنخفض للغاية.
عملية الامتزاز: يتم استخدام المناخل الجزيئية كمادة ماصة في الخزانة؛ تتميز هذه المناخل بشبكة واسعة من المسام الدقيقة النانوية التي تمتص جزيئات الماء من الهواء، تمامًا مثل الإسفنج الذي يمتص الماء. تقوم المروحة بسحب الهواء الرطب إلى الوحدات الجافة، حيث تخضع جزيئات الماء للامتصاص الفيزيائي، ومن ثم يتم إرجاع الهواء المجفف إلى داخل الخزانة.
تجديدعملية:بمجرد وصول المنخل الجزيئي إلى تشبع الامتزاز، يقوم النظام تلقائيًا ببدء التسخين بدرجة حرارة منخفضة بلطف لتحويل جزيئات الماء الممتزة إلى بخار ماء، والذي يتم بعد ذلك طرده من الخزانة؛ وبالتالي يستعيد المنخل الجزيئي قدرته على امتصاص الرطوبة.
<1% رطوبة نسبية تعتمد الخزانات الجافة للتحكم في الرطوبة المنخفضة تكنولوجيا متقدمة، بما في ذلك أجهزة استشعار الرطوبة النسبية (RH) ودرجة الحرارة المستوردة من سويسرا، لضمان التحكم الدقيق ومراقبة البيئة الداخلية، ودقة مستشعر الرطوبة هي +/- 2% رطوبة نسبية. من خلال الحفاظ على بيئة مستقرة منخفضة الرطوبة، تعمل الخزانات الجافة على حماية العناصر الحساسة بشكل فعال من التأثيرات الضارة للرطوبة، مثل التآكل والعفن والتدهور.
خزانات جافة للتحكم في الرطوبة المنخفضة في مجموعة SMT
في صناعة SMT (تقنية التركيب السطحي)، فإن التطبيق الأساسي للخزانات الجافة التي تقل عن 1% من الرطوبة النسبية هو الإدارة المتخصصة والتحكم في الأجهزة الحساسة للرطوبة (MSDs)، مما يضمن بقائها جافة تمامًا قبل لحام إعادة التدفق، وبالتالي منع تلف المكونات الناجم عن "تأثير الفشار".
|
تخزين عادي |
عملية إنحسر |
||
|
|
|
|
|
|
الرطوبة في البيئة المحيطة تخترق العبوات. |
أثناء التسخين، يزداد ضغط بخار الماء، الذي يفصل القالب عن الراتنج. |
ويستمر بخار الماء في التمدد تحت التسخين، مما يؤدي إلى تفجير العبوات. |
يقوم بخار الماء بتكسير العبوات مما يسبب تشققات دقيقة. |
يشير عمر الأرضية إلى الحد الأقصى للوقت المسموح به الذي يمكن أن يبقى فيه جهاز MSD (جهاز حساس للرطوبة) في بيئة المصنع القياسية (أقل من 30 درجة مئوية / 60% رطوبة نسبية)، بعد إزالته من كيس التفريغ المقاوم للرطوبة، مع الحفاظ على أمانه لوضعه ولحام إعادة التدفق.
طريقة التطبيق: بمجرد إزالة مكونات المستوى 4-6 من MSL من أكياس التفريغ الخاصة بها، إذا لم تكتمل عمليتي التركيب واللحام بإعادة التدفق خلال عمر الأرضية المحدد، فيجب وضعها على الفور في خزانة تخزين جافة بنسبة أقل من 1% من الرطوبة النسبية. في بيئة الرطوبة المنخفضة للغاية التي تبلغ <1% رطوبة نسبية، يتم "إيقاف مؤقت" عملية امتصاص الرطوبة للمكونات بشكل فعال، ويتوقف استهلاك العمر المتبقي للأرضية، ولا تحقق الخزانة الجافة أي عملية خبز مسبق، والتي يمكن تحميلها مباشرة على الخط للاستخدام، وبالتالي تعزيز كفاءة الإنتاج بشكل كبير.
ملف تعريف الرطوبة في الوقت الحقيقي(الرطوبة المحيطة 60% رطوبة نسبية، بدون تحميل):

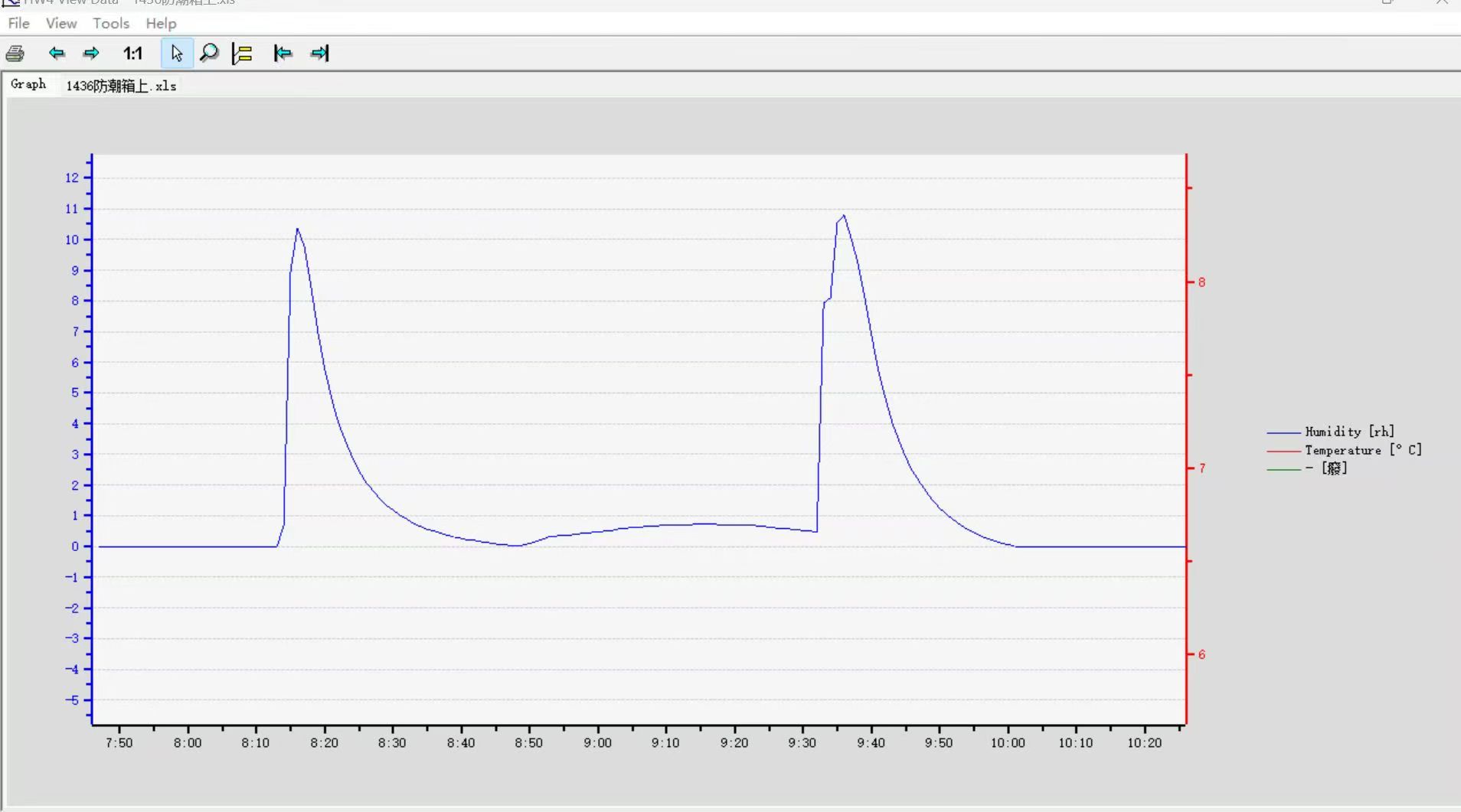

فتح الباب لمدة 30 ثانية في كل مرة، ثم إغلاقه:

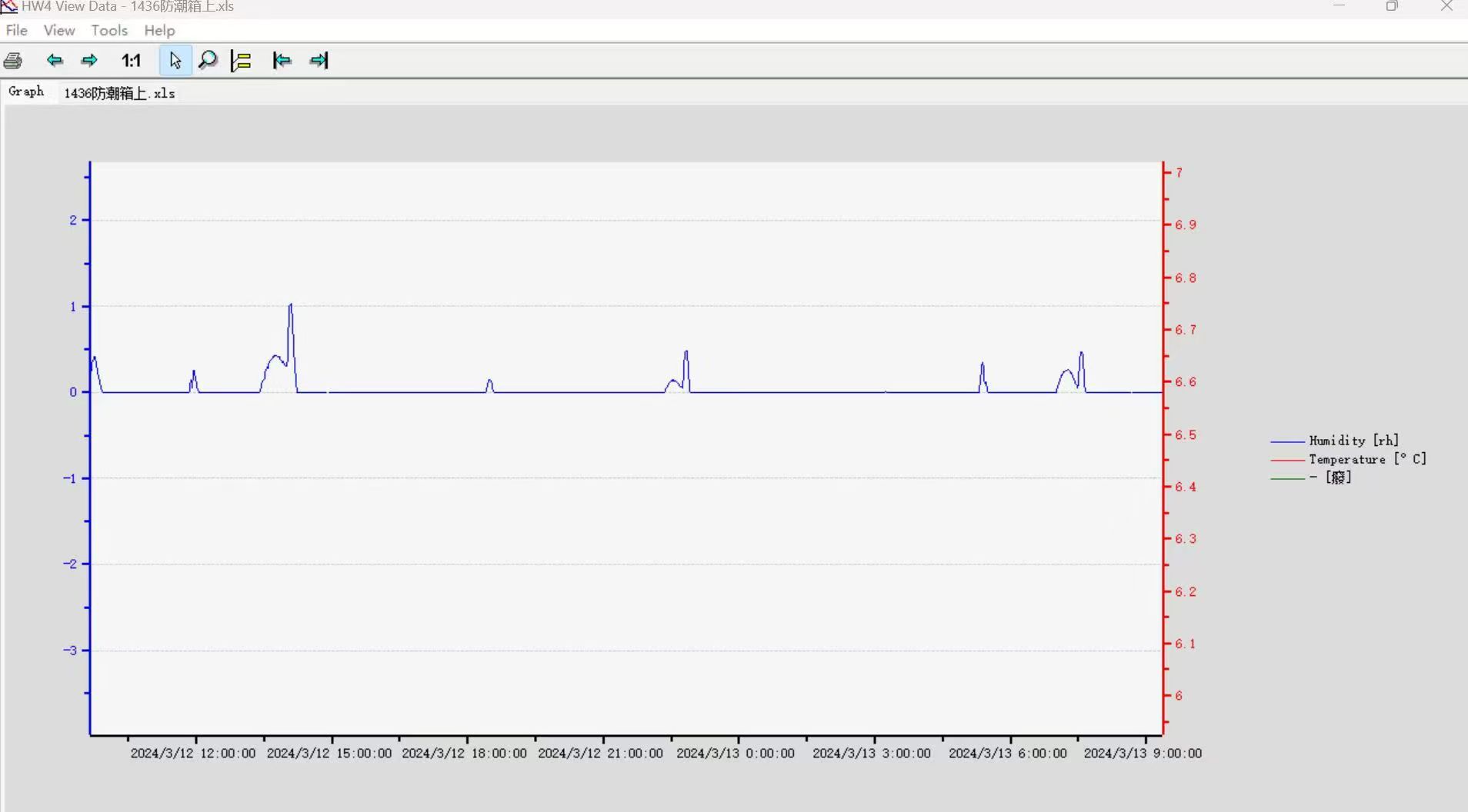

تخزين طويل الأمد دون فتح الباب:
قياس الرطوبة في الوقت الحقيقي قبل الشحن
نحن نستخدم مقياس رطوبة Rotronics عالي الدقة لإعادة قياس الخزانة الجافة التي تقل عن 1% من الرطوبة النسبية قبل الشحن، ونصدر شهادة معايرة، ونقوم بتصحيح أخطاء كل خزانة بعناية ونتأكد من أن كل شيء يعمل بشكل جيد بعد وصوله إلى أيدي العميل، وهذه أيضًا مسؤولية، وتهتم شركة Symor بمراقبة الجودة وتعليقات العملاء على الخزانات الجافة لدينا، ونعتقد أن هذا هو السبب وراء قيام العديد من العملاء بتقديم طلبات متكررة.
الفرق بين الخزانات الجافة منخفضة الرطوبة وخزانات النيتروجين:
▸ تستخدم خزانات التجفيف منخفضة الرطوبة وحدات جافة لإزالة الرطوبة، ولا تحتوي على مواد استهلاكية ولا بدائل، وتقوم بامتصاص الرطوبة وتفريغها إلى الخارج تلقائيًا.
▸ تستخدم خزانات تطهير النيتروجين غاز النيتروجين للوصول إلى تطبيق تخزين منخفض الرطوبة ومنخفض الأكسجين، وغاز N2 قابل للاستهلاك.
<1% RH خزانات جافة للتحكم في الرطوبة المنخفضة: التطبيق
▸ تصنيع أشباه الموصلات والإلكترونيات:
. الرقائق/الرقائق/BGAs/PCBs: بالنسبة للمكونات الحساسة للرطوبة ذات مستوى حساسية الرطوبة (MSL) الذي يتراوح من 2a إلى 5a، يمنع "تأثير الفشار" (التكسير الداخلي) الناتج عن التبخر السريع للرطوبة الداخلية أثناء اللحام.
. مقاومات الضوء/التدفق: يمنع تدهور الأداء الناتج عن امتصاص الرطوبة.
▸البصريات الدقيقة والأجهزة
. عدسات عالية الدقة / بصريات مغلفة / وجوه نهاية الألياف
لمزيد من التفاصيل حول الخزانات الجافة ذات التحكم في الرطوبة المنخفضة بنسبة أقل من 1%، يرجى زيارة موقعنا على الإنترنت www.climatestsymor.com، أو إرسال بريد إلكتروني إلى sales@climatestsymor.com. وسوف نقوم بالرد عليك في أقرب وقت ممكن ونرحب بالتعاون المحتمل.
