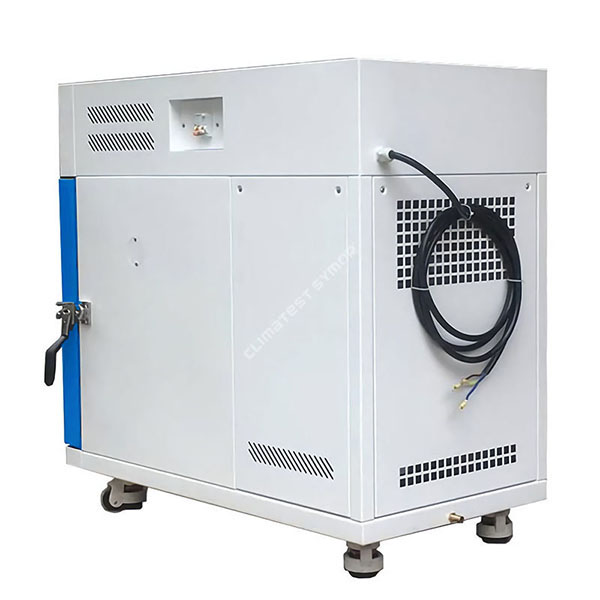

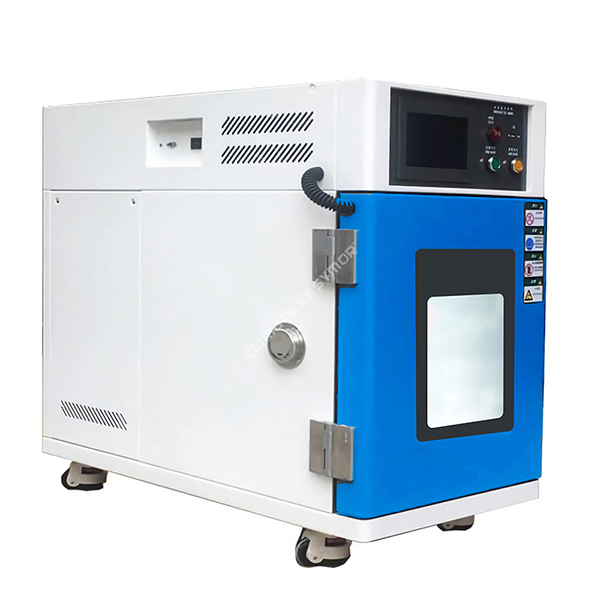

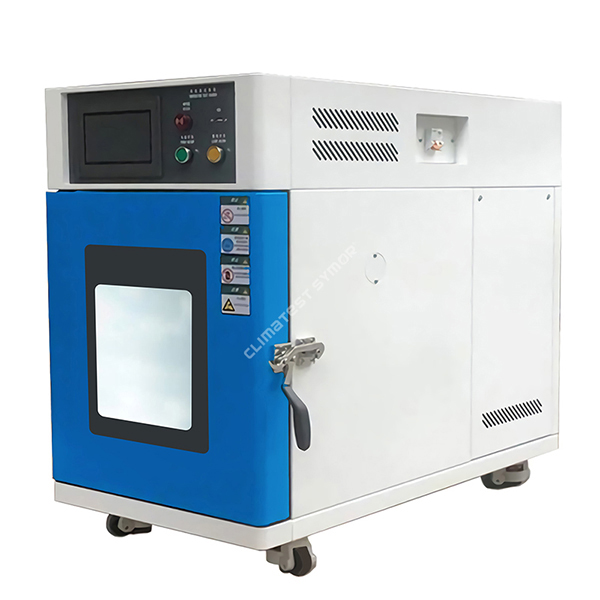

غرفة رطوبة درجة حرارة صغيرة ، تسمى أيضًا غرفة رطوبة درجة حرارة المنضدة ، تستخدم دوران الهواء للحفاظ على درجة حرارة ورطوبة موحدة في غرفة الاختبار ، فهي توفر حلاً اقتصاديًا وموفرًا للمساحة لاختبار المنتجات الصغيرة ، هذه الغرفة الصغيرة للرطوبة درجة الحرارة تلبي الأداء العالي للوفاء احتياجات الاختبارات البيئية الخاصة بك.
الموديل: TGDJS-50T
السعة: ٥٠ لتر
الجرف: قطعة واحدة
لون أزرق
الأبعاد الداخلية: W350 × D350 × H400mm
الأبعاد الخارجية: W600 × D1350 × H1100mm
وصف:
من -20 / -40 / -70 إلى + 150 درجة مئوية ، (الرطوبة: 20 إلى 95٪ رطوبة نسبية) ، Climatest Symor & reg ؛ تجمع غرفة رطوبة درجة الحرارة المصغرة بين نطاق تشغيل واسع في تصميم مضغوط ، وتتميز بوحدة تحكم تعمل باللمس سهلة التشغيل ، وغرفة رطوبة درجة حرارة صغيرة هي معدات اختبار مثالية للمكونات الصغيرة ، ومتوفرة بحجم 50 لترًا.
تخصيص
| نموذج | TGDJS-50T |
| البعد الداخلي | W350 × D350 × H400mm |
| البعد الخارجي | W600 × D1350 × H1100mm |
| نطاق درجة حرارة | الموديل أ: -20 ° C ~ + 150 ° C الموديل B: -40 ° C ~ + 150 ° C الموديل C: -70 ° C ~ + 150 ° C |
| تقلب درجة الحرارة: ± 0.5 درجة مئوية ؛ اتساق درجة الحرارة: â2 درجة مئوية | |
| معدل التسخين | 2.0 ~ 3.0 درجة مئوية / دقيقة |
| معدل التبريد | 0.7 ~ 1.0 درجة مئوية / دقيقة |
| نطاق الرطوبة | 20٪ ~ 98٪ RH (5٪ RH / 10٪ RH متوفرة أيضًا) |
| الرطوبة التحيز | + 2 / -3٪ ر |
| المواد الداخلية | مضاد للتآكل SUS # 304 فولاذ مقاوم للصدأ مصقول |
| المواد الخارجية | صفيحة فولاذية مدلفنة على البارد مع رش إلكتروستاتيكي |
| عازلة | صوف الألياف الزجاجية فائق النعومة / إسفنج البولي يوريثان |
| مراقب | 7 â اليابان الأصلية المستوردة UNIQUE (UMC) وحدة تحكم بشاشة تعمل باللمس |
| نظام التداول | محركات مقاومة للحرارة العالية ، دورة واحدة ، محور طويل ومروحة طرد مركزي من الفولاذ المقاوم للصدأ متعددة الأوراق |
| الترطيب | الترطيب بالفتحات الضحلة ، وضع الترطيب بالبخار ، إمداد المياه الأوتوماتيكي مع إنذار نقص المياه |
| إزالة الرطوبة | وضع التبريد وإزالة الرطوبة |
| نظام التدفئة | سخان NiCr ، نظام مستقل |
| تبريد | الضواغط المحكم الفرنسية "TECUMSEH" ، وضع تبريد الوحدة / وضع التبريد المزدوج (تبريد الهواء) |
| أجهزة الحماية | الحماية من التسرب والانقطاع ، الضغط الزائد للضاغط ، الحرارة الزائدة ، الحماية من التيار الزائد ، حماية الصهر الزائد ، إنذار الإشارة الصوتية ، إنذار نقص المياه |
| مزود الطاقة | 220 فولت · 50 هرتز / 60 هرتز ، 380 فولت 50 هرتز / 60 هرتز |
حماية سلامة:
· محدد درجة الحرارة المستقل: إغلاق مستقل وإنذار لغرض الحماية الحرارية أثناء الاختبار.
· نظام التبريد: حماية الضاغط من الحرارة الزائدة والتيار الزائد والضغط الزائد.
· غرفة الاختبار: الحماية من درجات الحرارة الزائدة ، الحرارة الزائدة للمروحة والمحرك ، فشل / عكس المرحلة ، توقيت المعدات بأكملها.
· أخرى: الحماية من التسرب والانقطاع ، الحماية من الصهر الزائد ، إنذار الإشارة الصوتية ، حماية تسرب الطاقة ، الحماية من الحمل الزائد.
منحنى درجة الحرارة والرطوبة:
مزايا تحكم قابلة للبرمجة:
· 7 بوصة يابانية تعمل باللمس قابلة للبرمجة تحكم
· ضبط نقطة درجة الحرارة تحت وضع قيمة الإصلاح أو وضع البرامج
· نقطة ضبط درجة الحرارة وعرض منحنى درجة الحرارة في الوقت الحقيقي
100 مجموعة مع 999 ذاكرة مقطعية. كل قطعة 99 ساعة 59 دقيقة
يمكن تنزيل بيانات الاختبار كما هو مطلوب من خلال واجهة RS232
صفات:
· منطقة الاختبار مصنوعة من الفولاذ المقاوم للصدأ المصقول SUS # 304 المقاوم للتآكل
· ختم الباب مصنوع من مطاط السيليكون المقاوم للحرارة العالية والمقاوم للشيخوخة
· نظام تدوير هواء موحد داخل منطقة الاختبار
· ضواغط التبريد الأصلية المستوردة من فرنسا "تيكومسيه"
· يقع منفذ كابل بقطر 25 مم على الجانب الأيمن
نافذة عرض شفافة فعالة وإضاءة بالداخل لسهولة الملاحظة
ما هي غرفة الرطوبة درجة الحرارة المصغرة؟
غرفة رطوبة درجة حرارة صغيرة صغيرة ، محمولة ، تصميم منضدة ، والتي توفر اختبار درجة حرارة عالية ، واختبار درجة حرارة منخفضة واختبار الرطوبة ، وتم تحسين الهيكل ليتم وضعه على سطح الطاولة وتوفير مساحة ، ويظهر درجة حرارة أفضل وتوحيد الرطوبة في حاوية صغيرة ، مع 3 درجات حرارة مختلفة (-20 ، -40 ، أو -60 درجة) و 20٪ إلى 98٪ رطوبة نسبية ، تأتي بحجم 50 لتر.
غرفة رطوبة درجة حرارة صغيرة تحاكي درجات الحرارة المرتفعة ودرجة الحرارة المنخفضة وظروف ركوب الدراجات في درجات الحرارة والرطوبة ، لاختبار تغيرات أداء المنتجات في البيئات القاسية ، فهي تناسب اختبار موثوقية المنتجات الصناعية.
· سهل التركيب
· تحكم دقيق في درجة الحرارة في غرفة صغيرة
· نوع سطح المكتب مصمم لمختبر ذو مساحة محدودة
· محدد درجة الحرارة الزائدة
· اليابان تحكم LCD للبرمجة
سجل بيانات التاريخ 365 يوما
· عرض منحنى درجة الحرارة والرطوبة في الوقت الحقيقي والتاريخ
واجهة الكمبيوتر RS232 لتنزيل البيانات
تطبيق درجة حرارة صغيرة غرفة الرطوبة
الصناعة الإلكترونية وأشباه الموصلات:
تعتمد الموثوقية الكامنة في المكونات الإلكترونية على مخطط تصميم الموثوقية. أثناء عملية التصنيع ، بسبب التقلبات في العوامل البشرية أو المواد الخام ، ومعلمات العملية ، وظروف المعدات ، لا يمكن للمنتج النهائي تحقيق الموثوقية المتوقعة. في كل دفعة من المنتجات النهائية ، توجد دائمًا عيوب خفية ، والتي تظهر على أنها فشل مبكر في ظل ظروف إجهاد معينة.
علاوة على ذلك ، فإن المكونات الإلكترونية لها متطلبات صارمة للغاية بشأن ظروف درجة الحرارة والرطوبة ، والتأثير كبير جدًا. لذلك ، غالبًا ما يتم استخدام غرفة درجة حرارة سطح الطاولة والرطوبة في صناعة الإلكترونيات. على سبيل المثال ، هل يمكن أن تلبي الدوائر درجة الحرارة المطلوبة؟ نظرًا لزيادة درجة الحرارة المحيطة بمقدار 10 ، يتم تقليل عمر المكونات الإلكترونية بحوالي 30٪ -50٪ ، و 10٪ على الأقل.
لذلك من الضروري اتخاذ تدابير لاختبار هذه المكونات الإلكترونية مع حدوث عطل أولي قدر الإمكان قبل التجميع التالي ، ولهذا الغرض ، تعد غرفة الرطوبة المصغرة ذات درجة الحرارة إحدى معدات الاختبار الأساسية في عملية مراقبة الجودة المبكرة:
1. تخزين درجة حرارة عالية من غرفة رطوبة درجة حرارة صغيرة
يشيع استخدام الغربلة ذات درجة الحرارة العالية في أجهزة أشباه الموصلات ، والتي يتم تخزينها في درجة حرارة عالية لمدة 24 إلى 168 ساعة. تحدث معظم حالات فشل المكونات الإلكترونية بسبب تلوث السطح ، وضعف الترابط ، وطبقات الأكسيد المعيبة ، والتي ترتبط ارتباطًا وثيقًا بدرجة الحرارة.
يجب اختيار الإجهاد الحراري ومدة الغربلة للمكونات الإلكترونية المختلفة بشكل مناسب لتجنب آليات الفشل الجديدة. يعد الفحص بدرجات الحرارة المرتفعة أمرًا بسيطًا وغير مكلف ويمكن تنفيذه على العديد من المكونات.
2. نظام دوران درجة الحرارة لغرفة الرطوبة درجة الحرارة المصغرة
نظرًا لمبدأ التمدد الحراري والتقلص البارد ، ستواجه الأجهزة الإلكترونية ظروفًا مختلفة لدرجة الحرارة المحيطة أثناء الاستخدام ، والمكونات ذات المقاومة الحرارية السيئة معرضة للفشل ، والغرفة الحرارية المحمولة تحاكي دورات درجة الحرارة بين درجات الحرارة المرتفعة للغاية ودرجة الحرارة المنخفضة للغاية ، والتي يمكن أن تقضي بشكل فعال المنتجات مع عيوب الأداء الحراري. شروط الفحص الشائعة للمكونات هي -55 إلى + 125 درجة ، ومن 5 إلى 10 دورات.
3. دوران درجة الحرارة والرطوبة من غرفة رطوبة درجة حرارة صغيرة
تختبر غرفة رطوبة درجة الحرارة المصغرة قابلية المنتجات في الاستخدام أو التخزين في ظل ظروف بيئية مختلفة ، لأنها ستؤثر بشكل مباشر أو غير مباشر على أداء المنتجات ، وتوفر الغرفة بيانات مفيدة للتصميم والإنتاج والاستخدام ، وكذلك تعرض المشاكل في تصميم المنتج ، الخام المواد وعمليات التصنيع.
صناعة السيارات:
في ظل ظروف درجات الحرارة المنخفضة ودرجة الحرارة المرتفعة ودورة درجة الحرارة والرطوبة ، تجري غرفة درجة حرارة المنضدة والرطوبة اختبارات محاكاة بيئية ، للتحقق من التغييرات المادية للمنتجات ، والتحكم فيما إذا كان الأداء لا يزال بإمكانه تلبية المتطلبات المحددة مسبقًا من خلال الاختبار ، لذلك لتوفير تصميم المنتج ، والتحسين ، وتحديد المرجع.
ما هي اختبارات درجة الحرارة والرطوبة التي يجب إجراؤها للأجزاء الآلية؟
1) اختبار درجة الحرارة المرتفعة: تنتج بيئة درجة الحرارة المرتفعة تأثيرات حرارية ، والتي ستؤدي إلى التليين والتوسع والتبخر والتغويز والتكسير والذوبان والشيخوخة لأجزاء السيارات (مثل الوسادة الهوائية ونظام غسيل الزجاج الأمامي وخرطوم الفرامل والأجزاء البلاستيكية) ، ثم ستتعرض السيارات لأعطال ميكانيكية ، وفشل في التعامل ، وعزل ضعيف لأنظمة الدوائر ، وأكثر من ذلك.
2) اختبار درجة الحرارة المنخفضة: تسبب بيئة درجة الحرارة المنخفضة تقلصًا جسديًا لأجزاء السيارات ، وتصلب الزيت ، وتقليل القوة الميكانيكية ، وهشاشة المواد ، وفقدان المرونة والجليد وأكثر من ذلك ، ثم ستظهر السيارة متشققة ، وفشل ميكانيكي ، وزيادة التآكل ، وفشل الختم و أخطاء العزل في نظام الدائرة.
3) اختبار الحرارة الرطبة: تسبب الرطوبة المحيطة تآكل سطح المعدن ، مما يؤدي إلى تدهور المواد ، والقوة الكهربائية وتقليل مقاومة العزل.
Climatest Symor & reg؛ تقدم مجموعة كاملة من غرف الاختبار المناخية لصناعة السيارات ، وتقدم حلولاً تقنية متقدمة لتطبيقات البحث والتطوير ، فضلاً عن الإنتاج ومراقبة الجودة للمكونات والمركبات الكاملة. غرفة رطوبة درجة حرارة صغيرة ، غرفة اختبار الصدمة الحرارية ، غرفة تآكل رش الملح ، غرفة الرمل والغبار ، غرفة اختبار المطر ، غرفة الشيخوخة للأشعة فوق البنفسجية - يمكن محاكاة جميع الظروف البيئية وإعادة إنتاجها.
صناعة صناعة الإضاءة LED:
يستخدم الصمام الثنائي الباعث للضوء (LED) في الغالب لمصابيح المؤشرات والإضاءة ولوحات العرض في الأجهزة المنزلية والصناعة ، وله مزايا الكفاءة العالية وعمر الخدمة الطويل. ومع ذلك ، يجب تقييم عمر خدمة معين في مرحلة التطوير المبكرة ، ويمكن الحصول على ذلك من خلال اختبار الموثوقية البيئية ، والمعدات الشائعة هي غرفة درجة الحرارة والرطوبة وغرفة درجة الحرارة وغرفة الصدمة الحرارية ، من خلال ضبط درجة الحرارة والرطوبة والدورات للمضي قدمًا اختبار العمر الافتراضي ، مثل 85- / 85٪ ، 60- / 85٪ ، 500 ساعة ، لتقييم ما إذا كان الأداء يفي بمعايير الجودة أم لا.
المنتجات ذات الصلة بمصابيح LED ، مثل وحدات العرض OLED ، تحتاج إلى اتباع المبادئ التالية عند استخدام غرفة درجة الحرارة والرطوبة:
1. النظر في دورة حياة المنتج ، وتحليل نوع البيئة التي تمت مواجهتها أثناء الإنتاج والنقل والتخزين.
2. تحليل العوامل البيئية التي لها أكبر تأثير على أداء المنتج ، واختياره للاختبار.
3. اجمع وحلل الظروف المناخية القاسية التي واجهتها في دورة الحياة بأكملها.
4. تحليل خصائص المنتج ، من أجل تسريع تقييم الأثر البيئي ، يمكن اختيار الظروف المناخية القاسية ، مثل اختبار الحرارة الرطبة.
5. ترتبط مدة الاختبار ارتباطًا وثيقًا بنوع المنتج وهيكله ووزنه وما إلى ذلك.
في صناعة LED ، من الضروري استخدام غرفة درجة الحرارة والرطوبة للاختبار. هذه الاختبارات مرتبطة ببعضها البعض. إذا كانت جودة المنتج نفسه ليست جيدة بما فيه الكفاية ، فلن يجتاز الاختبار البيئي في العملية التالية ، وبالتالي لن ينجح المنتج.
علاوة على ذلك ، يتم تطبيق غرفة الرطوبة ذات درجة الحرارة الصغيرة أيضًا في الاتصالات اللاسلكية ، والكمبيوتر الصناعي ، والمنتجات السحابية ، والصناعات ، ويتم تنفيذ متطلبات الاختبار المختلفة عن طريق محاكاة البيئة الطبيعية والمتسارعة ، ودرجة حرارة المنضدة وغرفة الرطوبة هي معدات شائعة لاختبار الموثوقية البيئية.
ما هو مبدأ التبريد لغرفة الرطوبة ودرجة الحرارة المصغرة؟
تتبنى دورة التبريد دورة كارنو العكسية ، وهي تشتمل على عمليتين متساويتين وعمليتين ثابتتين: يتم ضغط المبرد إلى ضغط مرتفع من خلال ضغط ثابت الحرارة للضاغط ، ثم يقوم المبرد بتبادل الحرارة مع الوسط المحيط ونقل الحرارة إلى هذه الوسائط متساوي الحرارة. بعد ذلك ، يعمل المبرد عن طريق التمدد الحراري من خلال صمام القطع ، وتنخفض درجة حرارة المبرد. أخيرًا ، يمتص المبرد الحرارة من الأجسام ذات درجة الحرارة العالية من خلال المبخر لتقليل درجة حرارة الأشياء المراد تبريدها. يجب تكرار هذه الدورة لتحقيق انخفاض في درجة الحرارة.
ما هي مزايا Climatest Symor & reg؛ غرفة رطوبة درجة حرارة صغيرة؟
· التركيز على تصنيع معدات الاختبار البيئية في إيرى الصين
· مع حقوق الملكية الفكرية المستقلة وبراءات الاختراع التصميم وإتقان التكنولوجيا الأساسية لغرفة الاختبار البيئي.
· وحدة التحكم سهلة التشغيل اليابان LCD قابلة للبرمجة ويمكن التحكم فيها عن بعد (اختياري).
· التحكم الدقيق في درجة الحرارة والتوحيد الأمثل لدرجة الحرارة.
· يستخدم نظام التبريد ضواغط فرنسية أصلية مستوردة.
· مجهزة بأجهزة حماية متعددة السلامة.
عبوات غرفة رطوبة درجة حرارة صغيرة
الخطوة الأولى: لف فيلم رقيق على غرفة اختبار درجة الحرارة بالكامل لغرض مقاوم للماء والغبار.
الخطوة الثانية: قم بربط رغوة الفقاعات في غرفة اختبار درجة الحرارة بإحكام ، ثم قم بتغطية الماكينة بكيس بلاستيكي كبير.
الخطوة الثالثة: ضع غرفة اختبار درجة الحرارة في علبة بوليوود مقواة مع منصة نقالة في الأسفل.
هذه الحزمة قوية بما يكفي لتحمل النقل البحري والسكك الحديدية الوعر ، وتضمن تسليم المنتج للعملاء بسلاسة.
شحن غرفة رطوبة درجة حرارة صغيرة
غرفة الرطوبة ذات درجة الحرارة الصغيرة غير مناسبة للشحن الجوي ، نظرًا لوجود مبرد وضاغط بداخلها ، وطرق الشحن الشائعة حاليًا هي كما يلي:
إلى أوروبا: عن طريق البحر ، السكك الحديدية بين الصين والاتحاد الأوروبي
إلى أمريكا الشمالية / أمريكا الجنوبية: عن طريق البحر ، يقتصر Matson Clipper على الولايات المتحدة
إلى جنوب شرق آسيا: عن طريق البحر ، عن طريق البر
إلى نيوزيلندا / أستراليا: عن طريق البحر
إلى أفريقيا: عن طريق البحر
Climatest Symor & reg؛ يرتب خدمة الحجز قبل الشحن ، ويتعاون مع العملاء بموجب شروط تجارية مختلفة ، مثل CIF / FOB // EXW / DAP ؛ Climatest Symor & reg؛ يوفر أيضًا خدمة من الباب إلى الباب (incoterm: DDP) ، وهذا يعني أننا نتعامل مع جميع إجراءات التصدير والاستيراد ، يحتاج العملاء فقط إلى التوقيع للاستلام.
