يوفر Climatest Symor® تخزينًا للتحكم في الرطوبة في الخزانات الجافة SMT ، وعملية التصنيع المتطورة ، جنبًا إلى جنب مع تقنية إزالة الرطوبة الحاصلة على براءة اختراع ، تساعدنا على كسب العديد من العملاء في جميع أنحاء العالم ، يوفر Climatest Symor® خزانات جافة SMT عالية الجودة لتخزين التحكم في الرطوبة بأسعار تنافسية ، لكل منها يأتي مخزن التحكم في الرطوبة في الخزانة الجافة SMT مع ضمان لمدة عامين.
الموديل: TDC1436F-4
السعة: ١٤٣٦ لتر
رطوبة:<10%RH Automatic
وقت الاسترداد: ماكس. 30 دقيقة بعد فتح الباب 30 ثانية ثم يغلق. (محيط 25â 60٪ رطوبة نسبية)
الرفوف: 5 قطع
اللون: أزرق داكن ، ESD آمن
الأبعاد الداخلية: W1198 * D682 * H1723 ملم
الأبعاد الخارجية: W1200 * D710 * H1910 ملم
وصف
Climatest Symor & reg؛ خزانات SMT الجافة للتحكم في الرطوبة ، ومناسبة لتخزين الرطوبة المنخفضة لعناصر SMT ، وألواح PCB ، وحزم IC ، وأشرطة SMD ، والبكرة والأشرطة ، والبلورات والعدسات البصرية ، وتوفر بيئة إزالة الرطوبة على المدى الطويل <10٪ RH ، هذه SMT جافة خزانات تخزين التحكم في الرطوبة تتبع معيار IPC / JEDEC J-STD-033.
تخصيص
الوضع # مع F: وظيفة ESD ، اللون الأزرق الداكن.
الوضع # بدون F: لا توجد وظيفة ESD ، لون أوف وايت
|
نموذج |
الاهلية |
البعد الداخلي (العرض × العمق × الارتفاع ، مم) |
البعد الخارجي (العرض × العمق × الارتفاع ، مم) |
متوسط الطاقة (وات) |
الوزن الإجمالي (كجم) |
الأعلى. الحمل / الرف (كجم) |
|
TDC98 |
98 لترًا |
446 * 372 * 598 |
448 * 400 * 688 |
8 |
31 |
50 |
|
TDC98F |
98 لترًا |
446 * 372 * 598 |
448 * 400 * 688 |
8 |
31 |
50 |
|
TDC160 |
160 لتر |
446 * 422 * 848 |
448 * 450 * 1010 |
8 |
43 |
50 |
|
TDC160F |
160 لتر |
446 * 422 * 848 |
448 * 450 * 1010 |
8 |
43 |
50 |
|
TDC240 |
240 لتر |
596 * 372 * 1148 |
598 * 400 * 1310 |
8 |
57 |
50 |
|
TDC240F |
240 لتر |
596 * 372 * 1148 |
598 * 400 * 1310 |
8 |
57 |
50 |
|
TDC320 |
320 لتر |
898 * 422 * 848 |
900 * 450 * 1010 |
8 |
70 |
80 |
|
TDC320F |
320 لتر |
898 * 422 * 848 |
900 * 450 * 1010 |
8 |
70 |
80 |
|
TDC435 |
435 لتر |
898 * 572 * 848 |
900 * 600 * 1010 |
8 |
82 |
80 |
|
TDC435F |
435 لتر |
898 * 572 * 848 |
900 * 600 * 1010 |
8 |
82 |
80 |
|
TDC540 |
540 لتر |
596 * 682 * 1298 |
598 * 710 * 1465 |
8 |
95 |
80 |
|
TDC540F |
540 لتر |
596 * 682 * 1298 |
598 * 710 * 1465 |
8 |
95 |
80 |
|
TDC718 |
718 لتر |
596 * 682 * 1723 |
598 * 710 * 1910 |
8 |
105 |
80 |
|
TDC718F |
718 لتر |
596 * 682 * 1723 |
598 * 710 * 1910 |
8 |
105 |
80 |
|
TDC870 |
870 لتر |
898 * 572 * 1698 |
900 * 600 * 1890 |
10 |
130 |
100 |
|
TDC870F |
870 لتر |
898 * 572 * 1698 |
900 * 600 * 1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
20 |
189 |
100 |
ميزة
· يعتمد مستشعر الرطوبة ودرجة الحرارة الأصلي من سويسرا.
- هذا يضمن دقة عالية في الاستخدام ، تخزين التحكم في الرطوبة في الخزانات الجافة SMT له وظيفة ذاكرة ، لا حاجة لإعادة الضبط بعد انقطاع التيار الكهربائي.
· مصنوعة من الصلب المجلفن بسماكة 1.2 مم ، مع لوحة الولايات المتحدة الأمريكية DuPont ESD.
-تصميم هيكل معزز ، وتحمل ممتاز ، ومعالجة سطحية بـ 18 عملية طلاء ، وتلبية قيمة المقاومة الساكنة 106 -108Î © ، أيضًا مع مقاومة قوية للتآكل.
· 3.2mm نافذة زجاجية عالية الكثافة للحصول على مراقبة أفضل.
- قفل مسطح من سبائك الزنك ، مع إحكام هواء مثالي ووظيفة مضادة للسرقة ، أداء ختم التخزين للتحكم في الرطوبة في الخزانات الجافة SMT ممتاز.
· مع وظيفة الذاكرة ، لا حاجة لإعادة تعيين بعد انقطاع التيار الكهربائي.
-يمكن لتخزين التحكم في الرطوبة في الخزانات الجافة SMT أن يحفظ تلقائيًا قيمة الإعداد الأخيرة بعد إيقاف التشغيل ، ولا حاجة إلى الضبط مرة أخرى.
· وحدة جافة قوية بعمر افتراضي متوقع +15 سنة.
- يعتمد تخزين التحكم في الرطوبة في الخزانات الجافة SMT وحدة التجفيف بالمنخل الجزيئي 4A ، وهي التقنية الأكثر تقدمًا ، ويمكن تجديدها تلقائيًا ، ولا حاجة إلى الاستبدال.
· عجلات عالمية مثبتة في الأسفل ، آمنة من أجل البيئة والتنمية المستدامة.
- يتم تثبيت عجلات PU المقواة في الجزء السفلي من مخزن التحكم في الرطوبة بخزانات SMT الجافة ، مع وجود فرامل في الأمام مع فرامل لسهولة الحركة والتوقف.
ما هو Climatest Symor & reg؛ SMT خزانات جافة تخزين التحكم في الرطوبة ، صندوق تجفيف تلقائي؟

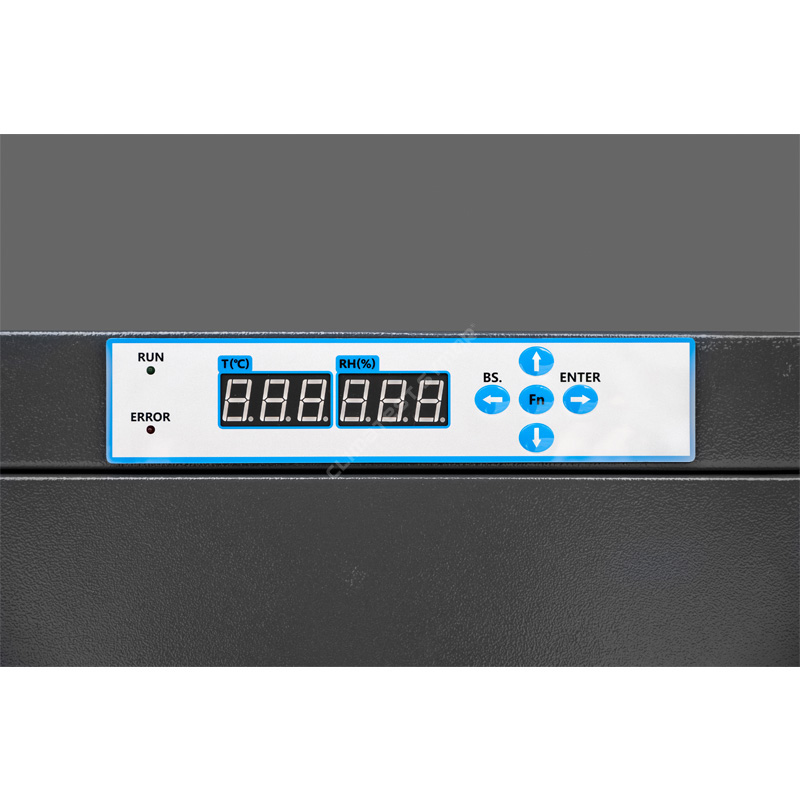

Climatest Symor & reg؛ تخزين التحكم في الرطوبة في الخزانات الجافة SMT ، عبارة عن حاوية مزودة بالتحكم الإلكتروني في الرطوبة والتي تحافظ تلقائيًا على قيمة رطوبة نسبية ثابتة (RH) ، وتأتي وحدة تخزين التحكم في الرطوبة في الخزانات الجافة SMT بأحجام وأشكال مختلفة ، ويمكن أن تحافظ على بيئة رطوبة منخفضة أقل من 10٪ RH بشكل موثوق ، مع التحكم الدقيق في RH ، ما عليك سوى الاتصال بمصدر الطاقة الخاص بك ، وتعيين قيمة RH على وحدة التحكم LED ، وسوف تعمل تلقائيًا.
كيف يؤثر تخزين التحكم في الرطوبة في الخزانات الجافة SMT على إنتاج SMT؟
مكونات MSL ، مثل IC ، BGA ، PCB ، حساسة للغاية للرطوبة ، هذه المكونات لها متطلبات صارمة لبيئة التخزين ، على عكس الصناديق الجافة المقاومة للرطوبة المدنية ، يمكن أن يصل تخزين التحكم في الرطوبة في الخزانات الجافة SMT إلى قيمة رطوبة منخفضة جدًا ، سرعة إزالة الرطوبة والاستعادة سريعة للغاية ، والخزانات بأكملها آمنة من ESD.
أثناء عملية إعادة التدفق ، تتغلغل الرطوبة في عبوات IC ، ويزداد ضغط الرطوبة بسبب التسخين ، وتتوسع الرطوبة الممتصة بسرعة في الداخل ، مما ينتج عنه أضرار غير مرئية ، مثل فشل الأسلاك ، والفشار والتكسير الدقيق ، وحتى تكسير السطح ، وهذه ليس من السهل رؤية العيوب في المرحلة المبكرة ، ومع ذلك ، تدخل هذه المشكلات غير المرئية والمحتملة السوق ، ثم تعود منتجات أعضاء هيئة التدريس وتتبعها الشكاوى.
|
التخزين العادي |
عملية إعادة التدفق |
||
|
|
|
|
|
|
الرطوبة في البيئة تخترق العبوات. |
أثناء التسخين ، يزداد ضغط بخار الماء ، مما يفصل بين القالب والراتنج. |
يستمر بخار الماء في التمدد تحت التسخين ، مما يؤدي إلى تفجير العبوات. |
يكسر بخار الماء العبوات ، مما يتسبب في حدوث تشققات دقيقة. |
x
لماذا تحتاج إلى تخزين SMT للخزانات الجافة للتحكم في الرطوبة لتخزين SMD؟
أجهزة MSD عبارة عن دوائر متكاملة بشكل عام ، تتكون من مكونات مختلفة ، يتم تجميع هذه المكونات من خلال عجينة ، وهذا يؤدي حتماً إلى فجوات بين المكونات ، والفجوات هي العامل الرئيسي لرطوبة MSD ، وسوف تخترق الرطوبة ، وتدريجياً في SMD ، عندما يصل الاختراق إلى حد ما ، يصبح SMD رطبًا وفشلًا.
تخزين الرطوبة المنخفضة MSD ، يهدف إلى التحكم في عمر ورشة عمل SMD ، يوفر تخزين التحكم في الرطوبة في الخزانات الجافة SMT حلاً فعالاً للتخزين ، ويحدد أداء تخزين التحكم في الرطوبة في الخزانات الجافة SMT تأثير تخزين SMD ، يجب أن يحقق تخزين التحكم في الرطوبة في الخزانات الجافة SMT منخفضًا وظائف الرطوبة والمضادة للكهرباء الساكنة وسريعة إزالة الرطوبة.
يحدد مستوى SMD مستوى الرطوبة المطلوب. في مستوى SMD الحالي ، تكون رطوبة التخزين الشائعة الاستخدام 20٪ ، 10٪ و 5٪ RH.
Climatest Symor & reg؛ تتبنى وحدة تخزين التحكم في الرطوبة في الخزانات الجافة SMT درجة حرارة مستوردة من سويسرا. & مستشعر RH ، الخطأ هو +/- 2٪ RH ، بدقة عالية وثبات عالي ، الرطوبة قابلة للتعديل ، ضيق الهواء ممتاز.
تطبيق تخزين التحكم في الرطوبة SMT خزانات جافة
خزانات SMT الجافة للتحكم في الرطوبة التخزينية ضرورية في صناعة تصنيع الأجهزة الإلكترونية / أشباه الموصلات ، إنها حل التخزين الأمثل من أجل:
â »تجميع ثنائي الفينيل متعدد الكلور ، رقائق IC ، LED ، SMD ، SMT ، أشرطة وبكرات ، لوحات الأسلاك المطبوعة (PWB) ، فيلم بوليميد ، مغذيات.
• المكثفات وقطع السيراميك والموصلات والمفاتيح وقضيب اللحام.
• مكونات MSL التي تم تجميعها جزئيًا.
• مواد ماصة للرطوبة ، مثل الإيبوكسي والراتنجات والمواد اللاصقة.
علاوة على ذلك ، تحتوي غرف الأبحاث على متطلبات نظافة صارمة للغاية ، والنماذج القياسية لا تتطابق مع Climatest Symor & reg؛ توفر أيضًا خزانات جافة من الفولاذ المقاوم للصدأ (SS) وخزانات نيتروجين من الفولاذ المقاوم للصدأ (SS) ، وكلاهما مخصص وفقًا لمتطلبات العملاء المحددة.
<10٪ سرعة إزالة الرطوبة من سلسلة RH:
افتح الباب لمدة 30 ثانية ثم أغلق ، وستستعيد الرطوبة إلى <10٪ رطوبة نسبية في غضون 30 دقيقة ، انظر المنحنى أدناه: (المحيط 25 درجة مئوية ، الرطوبة 60٪ رطوبة نسبية)
ما هي الطرق الشائعة لتخزين المكونات الإلكترونية؟
1. أكياس حاجز الرطوبة
الطريقة: يتم تعبئة المكونات الحساسة للرطوبة في أكياس محكمة الغلق لمنع الرطوبة ، مع وجود مواد مجففة وسيارة مؤشر الرطوبة (HIC) بالداخل ، ويتعرف المستخدمون على الرطوبة المحيطة في العبوات المختومة عن طريق التحقق من تغير لون النقاط على السيارة.
â العيب: أكياس حاجز الرطوبة + سيارات مؤشر الرطوبة + المجففات + العمل اليدوي = المواد الاستهلاكية ، خطر التسرب ، التكلفة العالية.
2- خزانات النيتروجين
الطريقة: يتم تخزين المكونات الحساسة للرطوبة في خزانات تطهير النيتروجين أو الهواء المضغوط لتلبية التخزين منخفض الرطوبة.
العيب: تعبئة النيتروجين = استهلاك مستمر للنيتروجين ، تكلفة عالية.
3. خزائن تخزين منخفضة الرطوبة
الطريقة: يتم وضع المكونات الحساسة للرطوبة في خزانة تخزين منخفضة الرطوبة ، فقط قم بتوصيلها ، وستعمل الآلة تلقائيًا ، وستصل إلى رطوبة منخفضة جدًا.
â المزايا: لا توجد مواد استهلاكية ، لا يوجد عمل يدوي ، لا يوجد استهلاك للنيتروجين ، بيئي ، فقط القليل من الكهرباء مطلوب.
من المقارنة أعلاه ، يوفر لك تخزين التحكم في الرطوبة في الخزانات الجافة SMT كفاءة أعلى وتكلفة أقل ، وهو الخيار الأكثر فعالية من حيث التكلفة على المدى الطويل.
نحن نقدم حلول تخزين التحكم في الرطوبة في الخزانات الجافة SMT للصناعات التالية:
الإنتاج الإلكتروني
أشباه الموصلات
الأدوية
معمل
طيران
جيش
مزايا تخزين التحكم في الرطوبة في الخزانات الجافة SMT
ما هو الفرق بين تخزين التحكم في الرطوبة في الخزانات الجافة SMT وخزانات النيتروجين؟
1. مبدأ العمل
تستخدم خزانات التخزين منخفضة الرطوبة امتصاص الرطوبة المادية ، والجزء الأساسي عبارة عن وحدة جافة ، وتقوم الوحدة الجافة تلقائيًا بضبط عمليات امتصاص الرطوبة واستنفادها ، وهناك نطاقات مختلفة للرطوبة النسبية لاختيارك ، مثل 20-60٪ RH / 10-20٪ RH / <10٪ RH / <5٪ RH / <3٪ RH ، يعتمد ذلك على متطلباتك الخاصة.
تستخدم خزانات النيتروجين تطهير غاز N2 ، وغاز N2 المملوء بدفع الهواء الداخلي للخارج ، ثم انخفاض RH إلى قيمة الإعداد ، وهناك مقياس تدفق N2 وصمام مغناطيسي ووحدة N2 مجهزة على خزانة النيتروجين لغرض التحكم ، الرطوبة قابلة للتعديل من 1-60٪ RH ، لكنها تحتاج إلى إمداد مستمر من N2 ، والتكلفة مرتفعة.
2. سرعة إزالة الرطوبة
تكون سرعة إزالة الرطوبة في خزانات النيتروجين أسرع من تخزين التحكم في الرطوبة في الخزانات الجافة SMT ، عندما يندفع N2 إلى الخزانة ، يمكن أن تصل الرطوبة النسبية الداخلية إلى 1٪ في غضون عدة دقائق ، ومع ذلك ، يجب أن تختبر الخزانة الإلكترونية الجافة عمليات امتصاص واستنفاد الرطوبة النسبية ، يكون أبطأ ، عادة في غضون 10-30 دقيقة ، اعتمادًا على نطاق معين من الرطوبة النسبية.
3. التطبيق
إذا كانت المنتجات حساسة للرطوبة فقط ، فإن تخزين التحكم في الرطوبة في الخزانات الجافة SMT هو الخيار الأفضل ، إذا كانت المنتجات حساسة للرطوبة وحساسة للأكسجين ، مثل النحاس والكريستال والفضة ، فإن خزانة N2 أفضل.
لمزيد من التفاصيل حول تخزين التحكم في الرطوبة في الخزانات الجافة SMT ، يرجى زيارة موقعنا على الويب www.climatestsymor.com أو إرسال رسائل البريد الإلكتروني مباشرة إلى sales@climatestsymor.com ، وسنقوم بإعادتك في أسرع وقت ، ومرحبًا بك للتعاون المحتمل.
