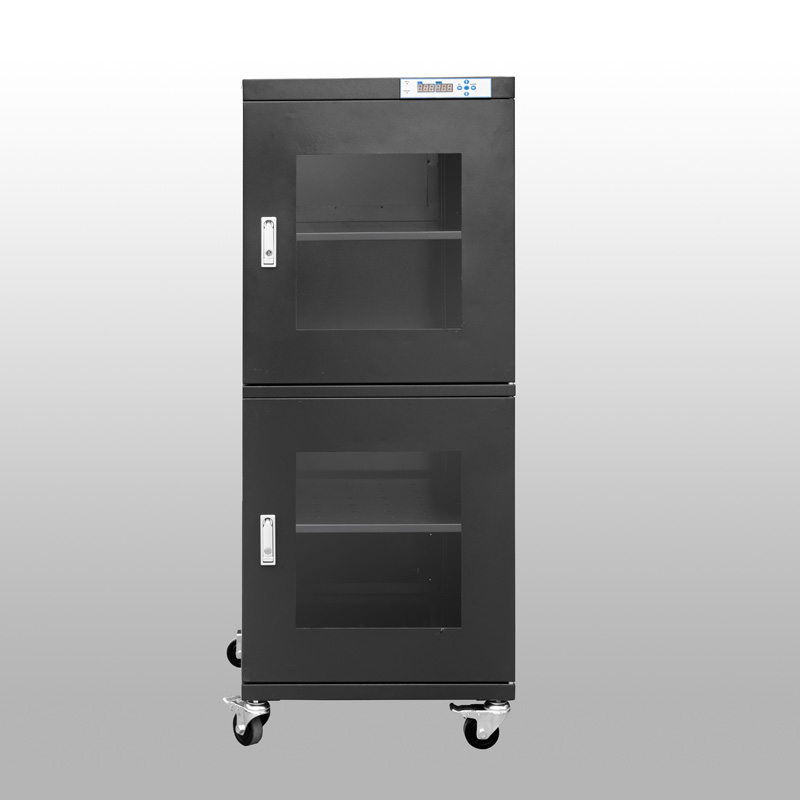

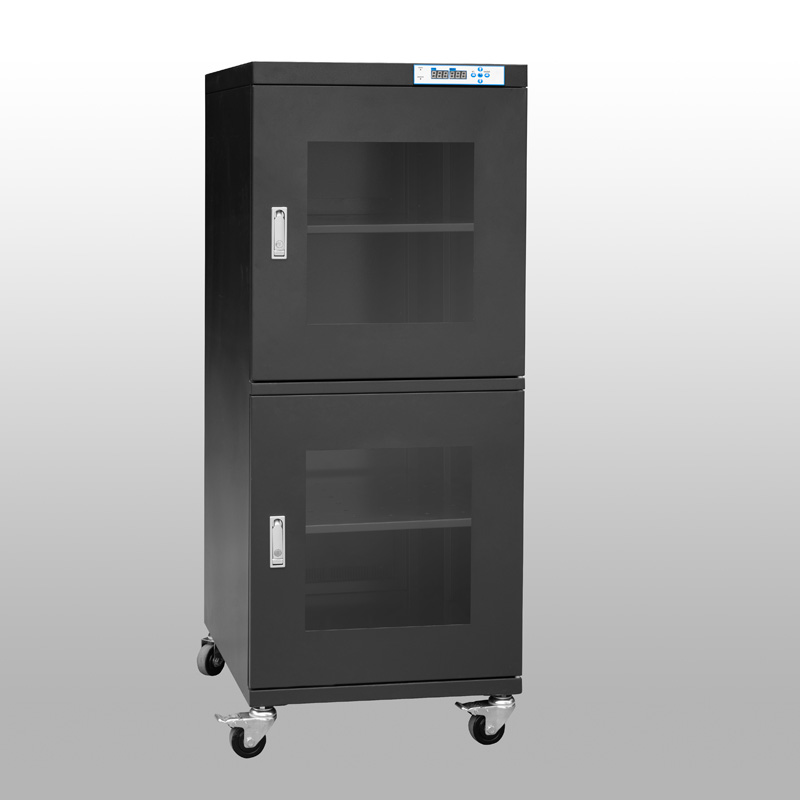

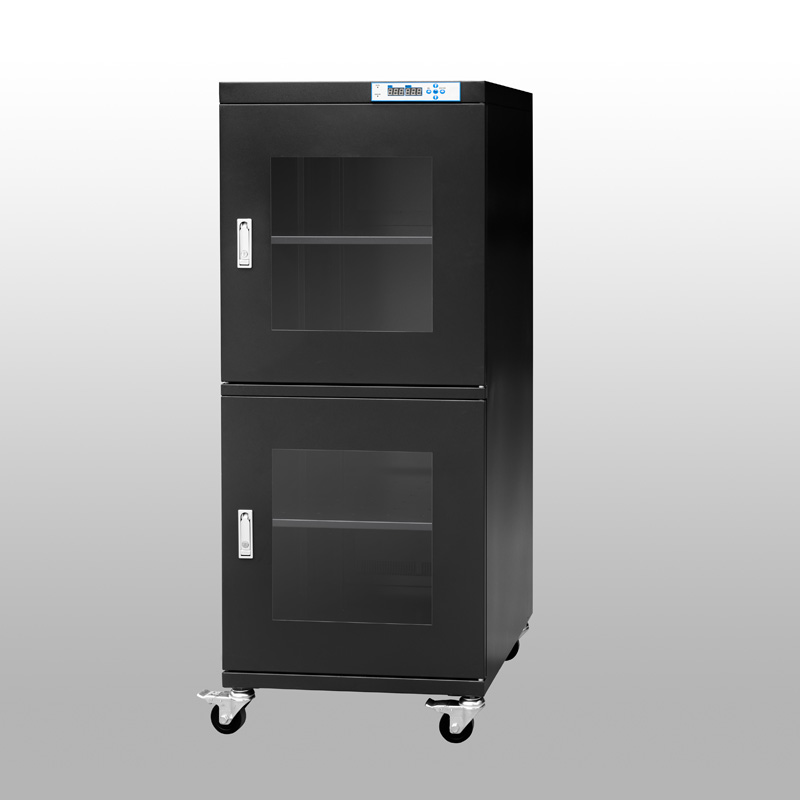

خزانات Climatest Symor® شديدة الرطوبة الجافة مصنوعة في الصين ، مع التحكم التلقائي في الرطوبة ، ويمكن صيانتها<5%RH ultra-low humidity environment, ultra low humidity dry cabinets are used to protect sensitive electronic components against moisture-related defects, ultra low humidity dry cabinet is a cost-effective option for SMD low humidity storage.
الموديل: TDU540F
السعة: ٥٤٠ لتر
رطوبة:<5%RH Automatic
وقت الاسترداد: ماكس. 30 دقيقة بعد فتح الباب 30 ثانية ثم يغلق. (محيط 25â 60٪ رطوبة نسبية)
الرفوف: 3 قطع
اللون: أزرق داكن ، ESD آمن
الأبعاد الداخلية: W596 * D682 * H1298 MM
البعد الخارجي: W598 * D710 * H1465 ملم
وصف
Climatest Symor & reg؛ توفر الخزانات الجافة ذات الرطوبة المنخفضة للغاية بيئة تخزين منخفضة الرطوبة محكمة الغلق لمكونات MSL ، وهي مجهزة بأحدث نظام لإزالة الرطوبة ، مع سرعة فائقة لاستعادة الرطوبة ، ومكونات MSL المخزنة بأمان في هذه الخزانات الجافة منخفضة الرطوبة للغاية لها أرضية لانهائية الحياة ، هذا يحل تمامًا مشاكل الفشار / التكسير الدقيق أثناء عملية إعادة التدفق ، وتفي الخزانات الجافة منخفضة الرطوبة جدًا بمعيار IPC / JEDEC J-STD 033.
تخصيص
الوضع # مع F: وظيفة ESD ، اللون الأزرق الداكن.
الوضع # بدون F: لا توجد وظيفة ESD ، لون أوف وايت
|
نموذج |
الاهلية |
البعد الداخلي (العرض × العمق × الارتفاع ، مم) |
البعد الخارجي (العرض × العمق × الارتفاع ، مم) |
متوسط الطاقة (وات) |
الوزن الإجمالي (كجم) |
الأعلى. الحمل / الرف (كجم) |
|
TDU98 |
98 لترًا |
446 * 372 * 598 |
448 * 400 * 688 |
8 |
31 |
50 |
|
TDU98F |
98 لترًا |
446 * 372 * 598 |
448 * 400 * 688 |
8 |
31 |
50 |
|
TDU160 |
160 لتر |
446 * 422 * 848 |
448 * 450 * 1010 |
10 |
43 |
50 |
|
TDU160F |
160 لتر |
446 * 422 * 848 |
448 * 450 * 1010 |
10 |
43 |
50 |
|
TDU240 |
240 لتر |
596 * 372 * 1148 |
598 * 400 * 1310 |
10 |
57 |
50 |
|
TDU240F |
240 لتر |
596 * 372 * 1148 |
598 * 400 * 1310 |
10 |
57 |
50 |
|
TDU320 |
320 لتر |
898 * 422 * 848 |
900 * 450 * 1010 |
10 |
70 |
80 |
|
TDU320F |
320 لتر |
898 * 422 * 848 |
900 * 450 * 1010 |
10 |
70 |
80 |
|
TDU435 |
435 لتر |
898 * 572 * 848 |
900 * 600 * 1010 |
10 |
82 |
80 |
|
TDU435F |
435 لتر |
898 * 572 * 848 |
900 * 600 * 1010 |
10 |
82 |
80 |
|
TDU540 |
540 لتر |
596 * 682 * 1298 |
598 * 710 * 1465 |
10 |
95 |
80 |
|
TDU540F |
540 لتر |
596 * 682 * 1298 |
598 * 710 * 1465 |
10 |
95 |
80 |
|
TDU718 |
718 لتر |
596 * 682 * 1723 |
598 * 710 * 1910 |
15 |
105 |
80 |
|
TDU718F |
718 لتر |
596 * 682 * 1723 |
598 * 710 * 1910 |
15 |
105 |
80 |
|
TDU870 |
870 لتر |
898 * 572 * 1698 |
900 * 600 * 1890 |
15 |
130 |
100 |
|
TDU870F |
870 لتر |
898 * 572 * 1698 |
900 * 600 * 1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436 ل |
1198 * 682 * 1723 |
1200 * 710 * 1910 |
25 |
189 |
100 |
ميزة

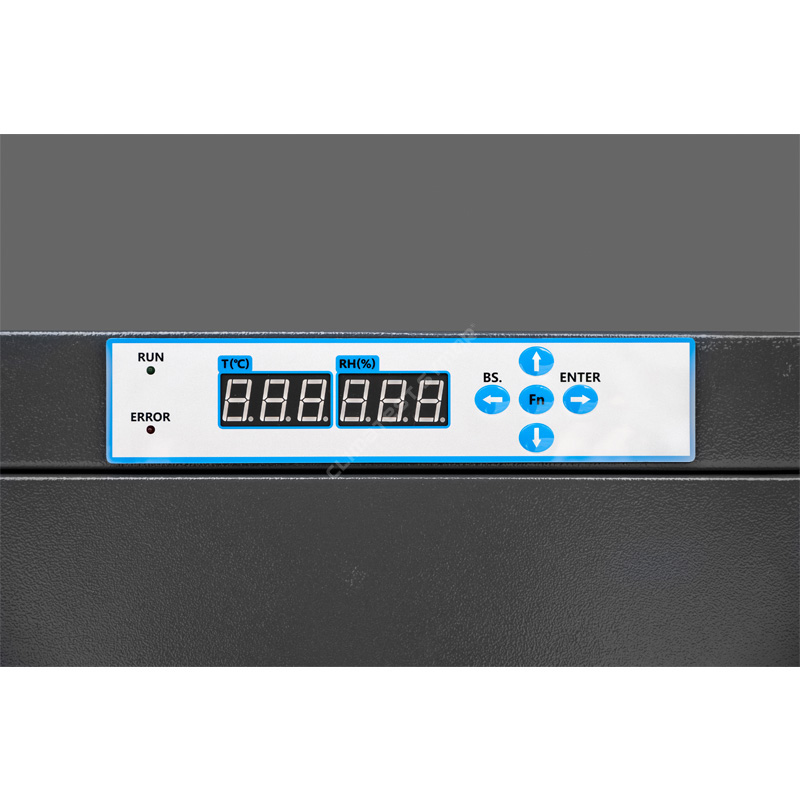

· يعتمد مستشعر الرطوبة ودرجة الحرارة الأصلي من سويسرا.
-هذا يضمن دقة عالية في الاستخدام ، Climatest Symor & reg ؛ تحتوي الخزانات الجافة ذات الرطوبة المنخفضة جدًا على وظيفة ذاكرة ، ولا حاجة لإعادة الضبط بعد انقطاع التيار الكهربائي.
· مصنوعة من الصلب المجلفن بسماكة 1.2 مم ، مع لوحة الولايات المتحدة الأمريكية DuPont ESD.
-تصميم هيكل معزز ، وتحمل ممتاز ، ومعالجة سطحية بـ 18 عملية طلاء ، وتلبية قيمة المقاومة الساكنة 106 -108Î © ، أيضًا مع مقاومة قوية للتآكل.
· 3.2mm نافذة زجاجية عالية الكثافة للحصول على مراقبة أفضل.

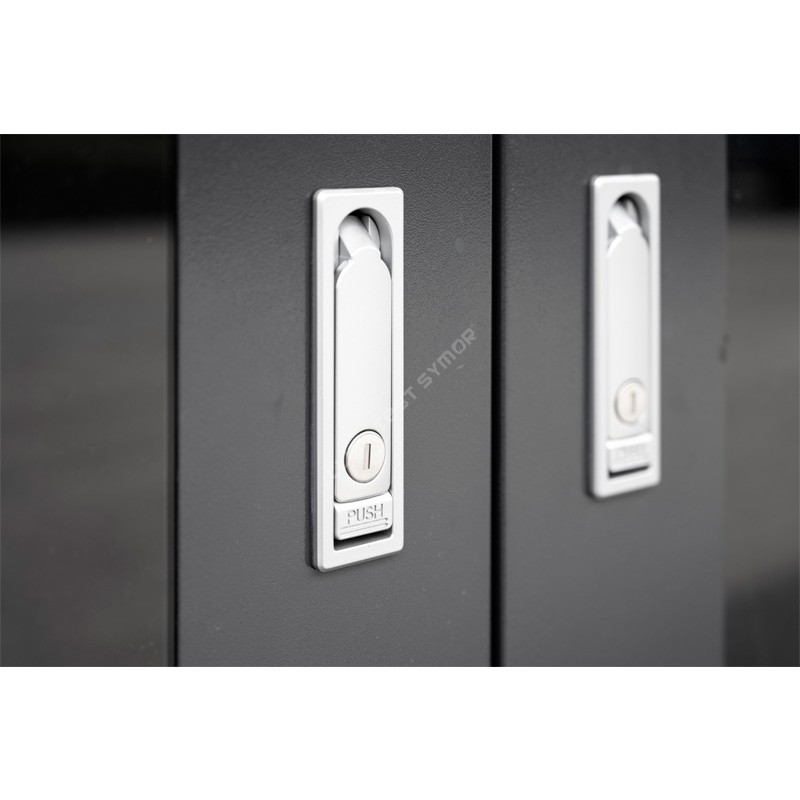

- قفل مسطح من سبائك الزنك ، مع إحكام هواء مثالي ووظيفة مضادة للسرقة ، أداء إغلاق الخزانات الجافة منخفض الرطوبة للغاية ممتاز.
· مع وظيفة الذاكرة ، لا حاجة لإعادة تعيين بعد انقطاع التيار الكهربائي.
- يمكن للخزائن الجافة ذات الرطوبة المنخفضة جدًا حفظ قيمة الإعداد الأخيرة تلقائيًا بعد إيقاف التشغيل ، دون الحاجة إلى ضبطها مرة أخرى.
· وحدة جافة قوية بعمر افتراضي متوقع +15 سنة.
- تستخدم الخزانات الجافة منخفضة الرطوبة للغاية وحدة تجفيف منخل جزيئي 4A ، وهي التقنية الأكثر تقدمًا ، ويمكن تجديدها تلقائيًا ، ولا حاجة إلى الاستبدال.
· عجلات عالمية مثبتة في الأسفل ، آمنة من أجل البيئة والتنمية المستدامة.
- يتم تثبيت عجلات PU المقواة في الجزء السفلي من الخزانات الجافة ذات الرطوبة المنخفضة للغاية ، مع وجود فرامل أماميتين لسهولة الحركة والتوقف.
تعريف Climatest Symor & reg؛ خزانات جافة منخفضة الرطوبة للغاية ، وخزائن تخزين جافة؟
Climatest Symor & reg؛ الخزانات الجافة منخفضة الرطوبة للغاية ، والتي تسمى أيضًا خزانات التخزين الجافة ، عبارة عن حاوية مزودة بالتحكم الإلكتروني في الرطوبة والتي تحافظ تلقائيًا على قيمة رطوبة نسبية ثابتة (RH) ، وتأتي الخزانات الجافة منخفضة الرطوبة بأشكال وأحجام مختلفة ، ويمكن أن تحافظ على أقل من 5 ٪ RH بيئة داخلية منخفضة الرطوبة ، مع تحكم دقيق في RH ، ولكنها تتطلب مصدر طاقة ثابتًا.
كيف تؤثر الخزانات الجافة منخفضة الرطوبة للغاية على إنتاج SMT؟
مكونات MSL ، مثل IC ، BGA ، PCB ، حساسة جدًا للرطوبة ، هذه المكونات لها متطلبات صارمة لبيئة التخزين ، على عكس الصناديق الجافة المقاومة للرطوبة المدنية ، يمكن أن تصل الخزانات الجافة منخفضة الرطوبة جدًا إلى قيمة رطوبة منخفضة جدًا ، سرعة إزالة الرطوبة والاستعادة سريعة للغاية ، والخزانات بأكملها آمنة من ESD.
أثناء عملية إعادة التدفق ، تتغلغل الرطوبة في عبوات IC ، ويزداد ضغط الرطوبة بسبب التسخين ، وتتوسع الرطوبة الممتصة بسرعة في الداخل ، مما ينتج عنه أضرار غير مرئية ، مثل فشل الأسلاك ، والفشار والتكسير الدقيق ، وحتى تكسير السطح ، وهذه ليس من السهل رؤية العيوب في المرحلة المبكرة ، ومع ذلك ، تدخل هذه المشكلات غير المرئية والمحتملة السوق ، ثم تعود منتجات أعضاء هيئة التدريس وتتبعها الشكاوى.
|
التخزين العادي |
عملية إعادة التدفق |
||
|
|
|
|
|
|
الرطوبة في البيئة تخترق العبوات. |
أثناء التسخين ، يزداد ضغط بخار الماء ، مما يفصل بين القالب والراتنج. |
يستمر بخار الماء في التمدد تحت التسخين ، مما يؤدي إلى تفجير العبوات. |
يعمل بخار الماء على تكسير العبوات ، مما يتسبب في حدوث تشققات دقيقة. |
يمكن أن تحافظ الخزانات الجافة ذات الرطوبة المنخفضة جدًا على أقل من 5٪ رطوبة نسبية ، مما يقضي بشكل فعال على مخاطر الأعطال الناتجة عن التخزين غير السليم أثناء عملية التجميع. / أجهزة التثبيت السطحية الحساسة للتدفق. â ، تتطلب تخزينًا منخفضًا للرطوبة للمكونات الحساسة للرطوبة.
تطبيق خزانات جافة منخفضة الرطوبة للغاية
تعتبر الخزانات الجافة منخفضة الرطوبة أمرًا ضروريًا في صناعة تصنيع الأجهزة الإلكترونية / أشباه الموصلات ، فهي خبير تخزين ممتاز من أجل:
â »تجميع ثنائي الفينيل متعدد الكلور ، رقائق IC ، LED ، SMD ، SMT ، الأشرطة والبكرات ، لوحات الأسلاك المطبوعة (PWB) ، فيلم البوليميد ، المغذيات.
• المكثفات وقطع السيراميك والموصلات والمفاتيح وقضيب اللحام.
• مكونات MSL التي تم تجميعها جزئيًا.
• مواد ماصة للرطوبة ، مثل الإيبوكسي والراتنجات والمواد اللاصقة.
علاوة على ذلك ، تحتوي غرف الأبحاث على متطلبات نظافة صارمة للغاية ، والنماذج القياسية لا تتطابق مع Climatest Symor & reg؛ توفر أيضًا خزانات جافة من الفولاذ المقاوم للصدأ (SS) وخزانات نيتروجين من الفولاذ المقاوم للصدأ (SS) ، وكلاهما مخصص وفقًا لمتطلبات العملاء المحددة.
<5٪ سرعة إزالة الرطوبة من سلسلة RH:
افتح الباب لمدة 30 ثانية ثم أغلق ، وستستعيد الرطوبة إلى <5٪ رطوبة نسبية في غضون 30 دقيقة ، انظر المنحنى أدناه: (المحيط 25 درجة مئوية ، الرطوبة 60٪ رطوبة نسبية)
ما هي الطرق الشائعة لتخزين المكونات الإلكترونية؟
1. أكياس حاجز الرطوبة
الطريقة: يتم تعبئة المكونات الحساسة للرطوبة في أكياس محكمة الغلق لمنع الرطوبة ، مع وجود مواد تجفيف وبطاقة مؤشر الرطوبة (HIC) بالداخل ، حيث يتعرف المستخدمون على الرطوبة المحيطة في العبوات المختومة عن طريق التحقق من تغير لون النقاط على السيارة.
â العيب: أكياس حاجز الرطوبة + سيارات مؤشر الرطوبة + المجففات + العمل اليدوي = المواد الاستهلاكية ، خطر التسرب ، التكلفة العالية.
2- خزانات النيتروجين
الطريقة: يتم تخزين المكونات الحساسة للرطوبة في خزانات تطهير النيتروجين أو الهواء المضغوط لتلبية التخزين منخفض الرطوبة
العيب: تعبئة النيتروجين = استهلاك مستمر للنيتروجين ، نسبة عالية
3- خزانات جافة إلكترونية
الطريقة: يتم وضع المكونات الحساسة للرطوبة في خزانة جافة إلكترونية ، فقط قم بتوصيلها ، وستعمل الآلة تلقائيًا ، وستصل إلى رطوبة منخفضة جدًا.
â المزايا: لا توجد مواد استهلاكية ، لا يوجد عمل يدوي ، لا يوجد استهلاك للنيتروجين ، بيئي ، فقط القليل من الكهرباء مطلوب.
نحن نقدم حلول خزانات جافة منخفضة الرطوبة للغاية للصناعات التالية:
الإنتاج الإلكتروني
أشباه الموصلات
الأدوية
معمل
طيران
جيش
مزايا الخزانات الجافة منخفضة الرطوبة للغاية
لمزيد من التفاصيل حول الخزانات الجافة ذات الرطوبة المنخفضة للغاية ، يرجى زيارة موقعنا على الويب www.climatestsymor.com أو إرسال رسائل البريد الإلكتروني مباشرة إلى sales@climatestsymor.com ، وسنقوم بإعادتك في أسرع وقت ، ومرحبًا بك للتعاون المحتمل.
