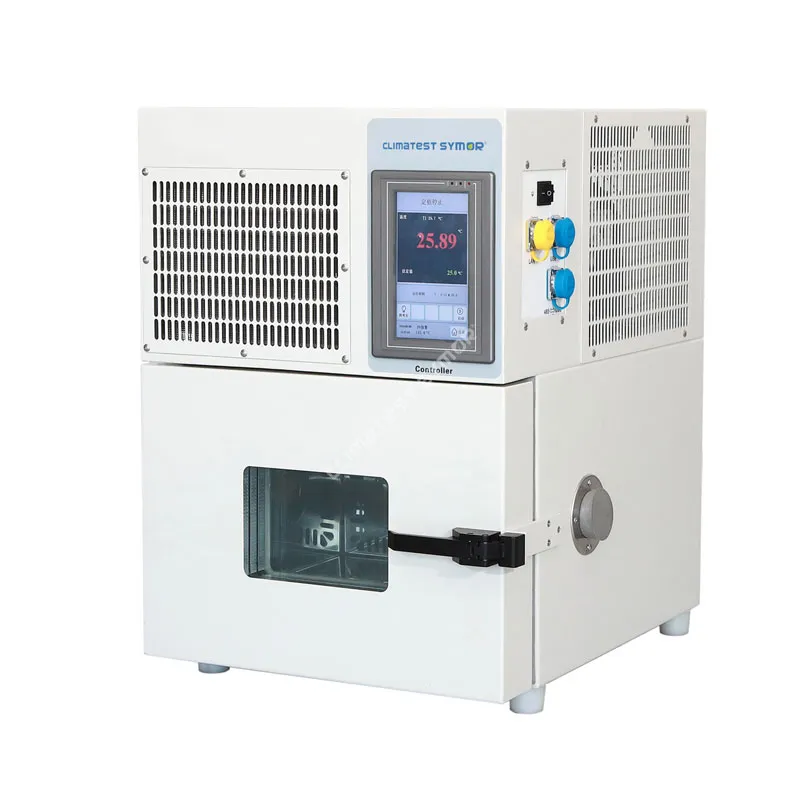

A غرفة اختبار درجة الحرارة الصغيرةيوفر نفس إمكانات فحص الإجهاد الحراري تمامًا مثل غرفة درجة الحرارة المثبتة على الأرض، ولكن ضمن مساحة يمكن وضعها على سطح الطاولة أو في مختبر مزدحم.
التحدي هو أن كلمة "صغير" لا تعني "أضعف". تحقق غرف اختبار درجة الحرارة الصغيرة المدمجة معدلات انحدار لدرجة الحرارة تتراوح من 3 درجات مئوية إلى 5 درجات مئوية في الدقيقة بينما تستهلك طاقة أقل من 1.5 كيلو وات. يوفر هذا الدليل تحليلاً فنيًا كاملاً لمواصفات غرفة اختبار درجة الحرارة الصغيرة، بما في ذلك جداول الأداء والهيكل الميكانيكي ونصائح التطبيق العملي.
المواصفات الفنية الأساسية لغرفة اختبار درجة الحرارة الصغيرة عند تقييم أغرفة اختبار درجة الحرارة الصغيرةلا يمكنك الاعتماد على الدعاية التسويقية. يطلب العملاء المحترفون البيانات. فيما يلي المواصفات القياسية لغرف اختبار درجة الحرارة المدمجة عالية الأداء التي تتراوح من 12 لترًا إلى 36 لترًا من الحجم الداخلي - وهي الأحجام الأكثر شيوعًا للاختبار على مستوى المكونات.
| المعلمة | النطاق القياسي | ملاحظة هندسية |
| الحجم الداخلي | 12 لتر / 22 لتر / 36 لتر | 12L يناسب اختبار ثنائي الفينيل متعدد الكلور أو خلية البطارية. 36L يستوعب ما يصل إلى 3 أجهزة استشعار للسيارات في وقت واحد. |
| الأبعاد الداخلية (العرض × العمق × الارتفاع) | 310 × 230 × 200 ملم (12 لتر) إلى 400 × 300 × 300 ملم (36 لتر) | تأكد من أن جهازك قيد الاختبار (DUT) لا يشغل أكثر من ثلثي المساحة الداخلية للحفاظ على تدفق الهواء. |
| الأبعاد الخارجية (العرض × العمق × الارتفاع) | 500×540×650 ملم (12لتر) إلى 640×730×920 ملم (36لتر) | تم تصميم معظم الوحدات لتناسب مقاعد المختبر. |
| الوزن الصافي | من 60 كيلو إلى 90 كيلو | تحقق من تصنيف حمل طاولة العمل الخاصة بك. |
| البناء الداخلي | الفولاذ المقاوم للصدأ SUS 304 | يوفر مقاومة الأكسدة ويسمح لسهولة التنظيف |
| البناء الخارجي | فولاذ مدلفن على البارد مطلي بمسحوق | مقاومة للصدأ، خاصية مستقرة |
تحدد المواصفات الواردة في هذا الجدول ما إذا كانت غرفة اختبار درجة الحرارة الصغيرة الخاصة بك تلبي معايير الاختبار الدولية مثل IEC 60068-2-1 (البارد) وIEC 60068-2-2 (الحرارة الجافة).
| المعلمة | القيمة (النموذج القياسي) | رؤية نقدية |
| نطاق درجة الحرارة | -40 درجة مئوية إلى +130 درجة مئوية | -40 درجة مئوية تغطي 95% من اختبارات الإلكترونيات التجارية. |
| تقلب درجات الحرارة | ± 0.5 درجة مئوية | يقيس الاستقرار على المدى القصير عند نقطة استشعار واحدة. |
| توحيد درجة الحرارة | <2.0 درجة مئوية (@9 نقاط) | لا يوجد تحميل |
| معدل التدفئة | 2.0-3.0 درجة مئوية/دقيقة في المتوسط | من -40 درجة مئوية إلى +85 درجة مئوية |
| معدل التبريد | 1.0-2.0 درجة مئوية/دقيقة في المتوسط | من +85 درجة مئوية إلى -40 درجة مئوية. محدودة بإزاحة الضاغط عند درجات حرارة منخفضة. |
| قرار درجة الحرارة | 0.1 درجة مئوية | تعد الدقة العالية أمرًا ضروريًا لاختبار استقرار أجهزة الاستشعار والمذبذبات MEMS. |
A غرفة اختبار درجة الحرارة الصغيرةيتم عادةً دمجه في سير العمل الحالي وأنظمة البيانات والبيئة المادية لديك.

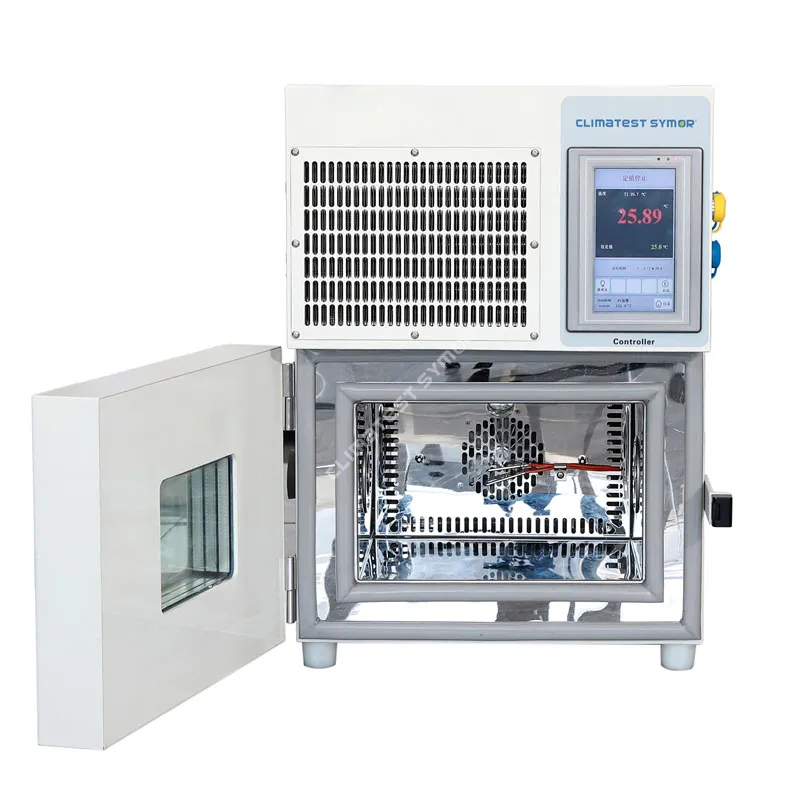

نظام دوران الهواء
تستخدم جميع الغرف المدمجة الحديثة تصميم الحمل الحراري للهواء القسري. تقوم مروحة طرد مركزي مثبتة على الجدار الخلفي بسحب الهواء عبر السخان ذي الزعانف وملف المبخر، ثم توزيعه عموديًا من خلال قنوات جانبية مثقبة. يجب أن تكون سرعة الهواء بين 1.5 م/ث و3.0 م/ث. تعمل السرعات الأعلى على تحسين التجانس، ولكنها يمكنها تبريد العينات الصغيرة وخفيفة الوزن بشكل أسرع من معدل المنحدر المبرمج.
منفذ الكابل وملحقاته
كلغرفة اختبار درجة الحرارة الصغيرةيجب أن يتضمن منفذ وصول جانبي. القطر القياسي هو 50 ملم (2 بوصة). يتضمن المنفذ قابسًا مطاطيًا من السيليكون يحافظ على ختم الغرفة مع السماح للأسلاك بالمرور. بالنسبة لمنافذ DUT التي تعمل بالطاقة، استخدم منفذ الكابل حصريًا، ولا تغلق باب الكابلات أبدًا.

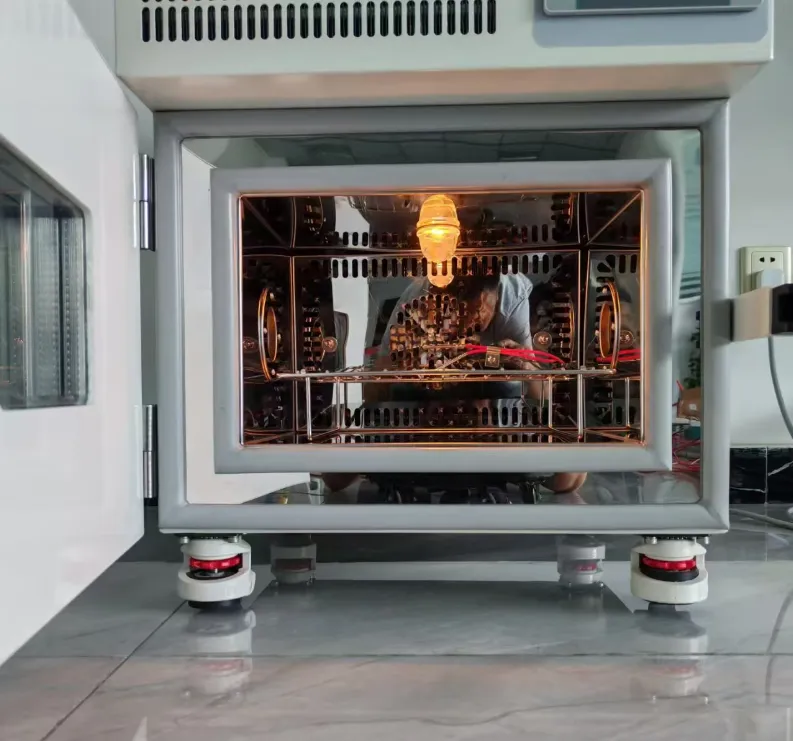

الرفوف والتحميل
تشتمل الغرفة المؤقتة الصغيرة القياسية على أرفف واحدة من الفولاذ المقاوم للصدأ. يتراوح الحد الأقصى لحمولة الرف عادةً من 10 كجم إلى 20 كجم، مع تصنيف الرف السفلي لسعة الغرفة الكاملة.
تمثل الأسئلة الثلاثة التالية المخاوف الهندسية والتشغيلية الأكثر شيوعًا التي يثيرها مديرو المختبرات ومهندسو الجودة ومتخصصو المشتريات عند تحديد غرفة اختبار درجة الحرارة الصغيرة.
1: كيف يمكنني حساب الحجم الصحيح لغرفة اختبار درجة الحرارة الصغيرة لعينات الاختبار الخاصة بي؟
يجب عليك التأكد من أن العينة الخاصة بك لا تشغل أكثر من ثلثي الحجم الداخلي، وعدم وجود أي عينة على بعد 10 سم من أي جدار داخلي.
تعتمد قاعدة الثلث على ديناميكيات تدفق الهواء. على سبيل المثال، إذا قمت بتحديد غرفة اختبار ذات درجة حرارة صغيرة سعة 36 لترًا، فيجب ألا يتجاوز إجمالي حجم العينة 24 لترًا. وإليكم طريقة الحساب خطوة بخطوة:
. قم بقياس أبعاد DUT بالسنتيمتر: الطول × العرض × الارتفاع.
. حساب حجم العينة الواحدة باللتر: (الطول × العرض × الارتفاع) / 1000.
. اضرب في عدد العينات للحصول على الحجم الإجمالي للعينة.
بالإضافة إلى ذلك، الحفاظ على الخلوص لتدوير الهواء. عادةً ما توجد قاعة عودة الهواء على الجدار الخلفي. سيؤدي حجب هذا باستخدام عينة طويلة جدًا إلى حدوث تحيز كبير في درجة الحرارة. للحصول على نتائج موثوقة، استخدم دائمًا الأرفف المثقبة المتوفرة ولا تقم مطلقًا بتكديس العينات مباشرة على أرضية الحجرة.
2: كيف يمكنني إجراء اختبار توحيد درجة الحرارة (رسم الخرائط) على غرفة اختبار درجة الحرارة الصغيرة الخاصة بي؟
ستحتاج إلى مسجل بيانات متعدد القنوات تمت معايرته مع 9 أجهزة استشعار PT100 على الأقل
وإليك الطريقة الاحترافية:
. 9 مستشعر درجة الحرارة PT100، تمت معايرته بدقة تصل إلى ±0.3 درجة مئوية
. مسجل بيانات بمعدل أخذ عينات يتراوح من 50 مللي ثانية إلى ثانية واحدة
. تركيبات الغرفة أو الرف السلكي (غير معدني لتجنب التوصيل الحراري)
إجراء الاختبار:
1. ضع المستشعرات التسعة داخل الحجرة الفارغة في هذه المواقع:
. 8 زوايا (كل منها ضمن 50 مم من الجدار
. المركز الهندسي
2. اضبط الغرفة على ثلاث نقاط ضبط تحتاجها: -40 درجة مئوية، +25 درجة مئوية، و+85 درجة مئوية
3. اترك 30 دقيقة من التثبيت (وقت النقع) عند كل نقطة ضبط.
4. قم بتسجيل بيانات درجة الحرارة لمدة 30 دقيقة عند كل نقطة ضبط.
5.حساب التجانس كالتالي: (أعلى درجة حرارة مسجلة بين 9 نقاط) ناقص (أقل درجة حرارة مسجلة بين 9 نقاط).
معايير النجاح: الحصول على جودة عاليةغرفة اختبار درجة الحرارة الصغيرةيجب أن يكون التوحيد .02.0 درجة مئوية. إذا تجاوزت درجة حرارة غرفتك 3.0 درجة مئوية، فتحقق من عدم وجود مروحة مسدودة، أو فشل في السخان، أو انخفاض شحن غاز التبريد. إجراء هذا الاختبار سنويا وبعد أي نقل للغرفة.
