في تصنيع الإلكترونيات وأشباه الموصلات، تعتمد سلامة العملية على فحص الإجهاد المتكرر. انغرفة الاختبار البيئيليست مجرد سياج. فهو الحكم النهائي قبل أن يتأهل المكون للنشر للمهام الحرجة. تدرك المعامل المعتمدة والمصنعون العالميون أن التدوير الحراري، وتحمل الرطوبة، واختبارات الحالة المناخية المستقرة يجب أن توفر دقة لا تتزعزع. حتى الانحرافات الكسرية — غير المرئية للعين المجردة — يمكنها إخفاء العيوب الكامنة أو رفع تصنيف متانة المنتج بشكل خاطئ. تتناول هذه المقالة التحديات الحالية، والاستراتيجيات المترولوجية، والفلسفة الهندسية التي تحول النظام المناخي القياسي إلى شريك جودة موثوق به.
تستجيب عبوات أشباه الموصلات، وتجميعات لوحات الدوائر المطبوعة، وأجهزة MEMS بحساسية شديدة لتدرجات الحرارة. عندما تظهر غرفة الاختبار عدم انتظام مكاني، فإن المناطق المختلفة داخل حجم العمل تواجه مستويات إجهاد مختلفة. وبالتالي، قد تسفر الدفعة عن معدلات فشل متناقضة. بالنسبة للدوائر المتكاملة المستخدمة في صناعة السيارات أو الإلكترونيات الفضائية، فإن مثل هذا الغموض أمر غير مقبول. ولذلك تتطلب الصناعة غرفًا تحافظ على التجانس عبر كل رف، بغض النظر عن كثافة الحمولة أو التقلبات المحيطة.
تشير معظم مواصفات المشتريات إلى MIL‑STD‑810 أو JESD22 أو IEC 60068‑2. ومع ذلك، فإن الامتثال وحده لا يضمن إمكانية تكرار نتائج بين المختبرات. انغرفة الاختبار البيئيتوفر معايرتها وفقًا للمعايير المرجعية لمعهد القياس الوطني سلسلة موثقة من عدم اليقين. تتيح إمكانية التتبع هذه للمهندسين التمييز بين حالات الفشل الناجمة عن العملية وبين عيوب القياس. وبدون ذلك، قد تصبح نتيجة النجاح من إحدى الغرف نتيجة فاشلة عند نقلها إلى منشأة أخرى، مما يؤدي إلى تأخير إطلاق المنتج وتآكل ثقة العملاء.
تعتبر دورة المعايرة السنوية التقليدية نقطة انطلاق وليست ضمانًا مطلقًا. بالنسبة للغرف التي تقوم بتشغيل دورات حرارية متعددة يوميًا - وهو أمر نموذجي في مختبرات تأهيل أشباه الموصلات - يمكن أن يظهر الانجراف خلال أشهر. ولذلك تتبنى الشركات المصنعة الرائدة جداول إعادة المعايرة القائمة على المخاطر، وربط ساعات استخدام الغرفة، ومعدلات المنحدرات، وسجلات الانجراف التاريخية. يقلل هذا النهج الديناميكي من الإيجابيات الكاذبة مع الحفاظ على سلامة الاختبار.
تأثير الرطوبة على الهجرة الأيونية، والقابلية للتآكل، وتصفيح البوليمرات عميق. ومع ذلك، يركز العديد من المهندسين فقط على درجة حرارة المصباح الجاف، متجاهلين دقة المصباح الرطب أو نقطة الندى. أداء عاليغرفة الاختبار البيئييجب مزامنة كلا المعلمتين دون تداخل متبادل. عند نقاط الندى المنخفضة - تحت درجة التجمد - حتى آثار تشكل الصقيع تغير القياسات النفسية للغرفة. تستخدم الغرف المتقدمة نوافذ عرض العينات الساخنة، وحلقات PID لمولد البخار، وخوارزميات تعويض الرطوبة في الوقت الفعلي للحفاظ على دقة نقطة الضبط.
يلخص الجدول أدناه السمات المهمة التي تميز الغرف الحرارية الأساسية عن الغرف الحرارية ذات الدرجة الدقيقة. لاحظ أن العتبات الرقمية المطلقة تختلف حسب التطبيق، ولكن أهمية الاتجاه عالمية.
| يصف | غرفة الأغراض العامة | غرفة أشباه الموصلات الدقيقة |
|---|---|---|
| توحيد درجة الحرارة (الحجم الكامل) | التدرج المعتدل عبر الرفوف | تجانس استثنائي مع موازنة الهواء النشطة |
| استقرار الرطوبة عند نقطة الندى المنخفضة | عرضة للانجراف التكثيف | تطهير مستقر للهواء الجاف + ردود فعل مستشعر مزدوج |
| الانتعاش بعد فتح الباب | التجاوز الممتد / التجاوز | إعادة ضبط PID السريع مع المنطق التكيفي |
| تسجيل البيانات على المدى الطويل | تسجيل الفاصل الزمني الأساسي | تخزين آمن ومتوافق مع مسار التدقيق |
للتأكد من أنغرفة الاختبار البيئييظل الجهاز ملتزمًا بمعايرة المصنع بعد أشهر من الاستخدام المكثف، ويجب على الشركات المصنعة دمج ميزات التشخيص الذاتي. تقوم أجهزة الاستشعار المرجعية الداخلية الآلية، التي يتم فحصها مقابل دوائر قياس مستقلة، بالكشف عن الانحراف المبكر. عند دمجها مع إجراءات التحقق المنتظمة على اللوحة الأمامية، تنبه هذه الأنظمة المشغلين قبل أن تتعرض نتيجة اختبار واحدة للخطر. علاوة على ذلك، تعمل أجهزة استشعار الرطوبة ذات الحالة الصلبة المزودة بتقنية المسبار الساخن على التخلص من تباطؤ أجهزة الاستشعار السعوية التقليدية، مما يضمن إمكانية التكرار من التحولات ذات الرطوبة المنخفضة إلى العالية.
غالبًا ما تنتج تصميمات تدفق الهواء التقليدية من أعلى إلى أسفل تدرجات في درجة الحرارة بالقرب من زوايا الغرفة. تستخدم الحلول المتقدمة مراوح عرضية مع حواجز قابلة للتعديل، مما يؤدي إلى إنشاء ستارة هواء أفقية تكتسح بشكل موحد عبر كل رف. تعمل هذه البنية على تقليل تأثيرات التسخين الذاتي الناتجة عن المكونات الإلكترونية المكتظة بكثافة، وهي ميزة بالغة الأهمية لاختبارات الاحتراق أو الطاقة العالية. بالنسبة لمصنعي أشباه الموصلات الذين يقومون بتحليل الفشل، يضمن تدفق الهواء الموحد أن الجهاز قيد الاختبار، وليس ديناميكيات الموائع في الغرفة، هو الذي يحدد نتائج النجاح/الفشل.
في حين أن المواصفات والكتيبات توفر إرشادات أولية، فإن الاختلاف الحقيقي يكمن في دعم ما بعد التثبيت والفلسفة الهندسية. الشركة المصنعة التي تتعامل مع المعايرة كحدث خانة اختيار لمرة واحدة ستقدم في النهاية بيانات منحرفة. وفي المقابل، يقوم مورد متخصص بتصميم غرف مزودة بمنافذ استشعار يمكن الوصول إليها، وبروتوكولات تعديل في الموقع، وميزانيات شفافة غير مؤكدة. بالنسبة لصناعة الإلكترونيات - حيث تحمل كل دورة تأهيل آثارًا مالية ومتعلقة بالسلامة - فإن اختيارغرفة الاختبار البيئييؤثر على سمعة العلامة التجارية لسنوات.

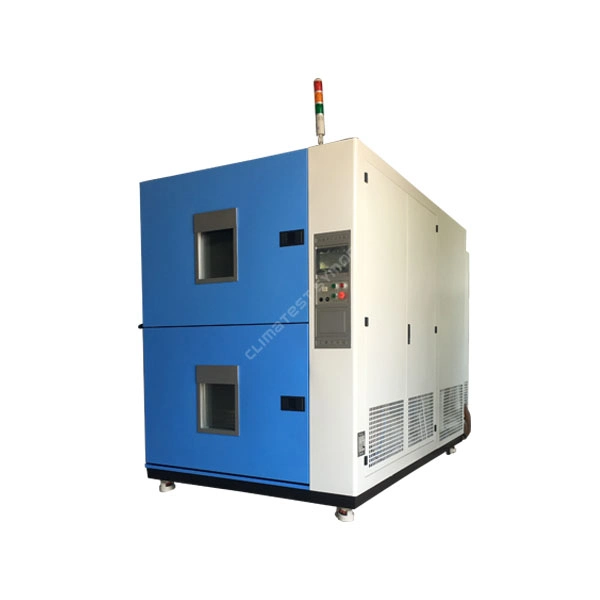

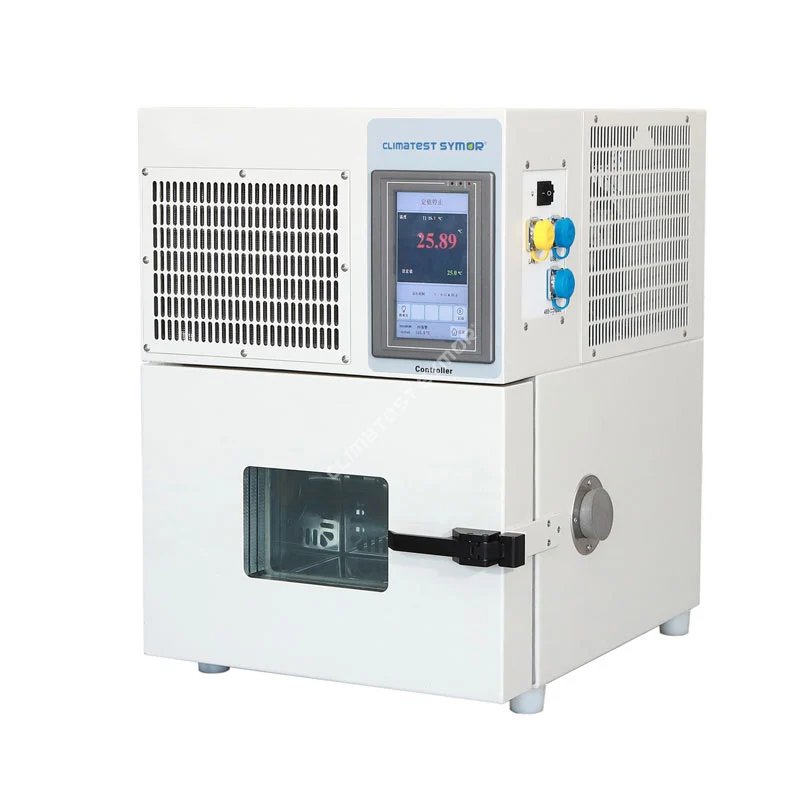

شركة سيمور للمعدات الآلية المحدودةمتخصصة في تكنولوجيا التحكم في درجة الحرارة والرطوبة، وتقدم غرف اختبار مناخية وخزائن جافة مصممة خصيصًا لتصنيع الإلكترونيات وأشباه الموصلات. تحت العلامة التجارية Climatest Symor®، تخضع كل غرفة لمعايرة دقيقة في المصنع، ويتم التحقق من صحتها وفقًا للمعايير المرجعية التي تحاكي عامًا كاملاً من الإجهاد التشغيلي. يعطي الفريق الهندسي الأولوية لاستقرار الأبعاد لحجم العمل، مما يقلل من التسرب الحراري وهجرة البخار. بالنسبة للمختبرات التي تتطلب نتائج متسقة عبر مواقع متعددة، توفر غرف Symor بيانات قابلة للتحويل - دون مفاجآت في إعادة المعايرة، ولا توجد اختلافات غير مبررة في الدُفعات.
تدرك الشركة تمامًا أنه بالنسبة للمختبرات المعتمدة والشركات المصنعة المدرجة في قائمة Fortune 500، تمثل نتائج الاختبار وعدًا ملزمًا. يمكن للانحراف الجزئي - الذي يصعب اكتشافه على شاشة التحكم - تحديد ما إذا كان المنتج سينتقل إلى إنتاج الحجم أو يعود إلى إعادة التصميم. ولذلك، تقوم Symor بمعايرة كل غرفة مناخية وخزانة تخزين جافة بعناية قبل مغادرة المصنع، مما يضمن بقاء بياناتها دقيقة كما كانت في اليوم الأول بعد الاستخدام المطول. يمتد هذا الالتزام إلى خط الخزانة الجافة NetDry®، مما يوفر تخزينًا منخفضًا للغاية للرطوبة يكمل سير عمل الدراجات الحرارية. من خلال دمج التوزيع القوي للهواء، وأجهزة الاستشعار المقاومة للانجراف، وإمكانية التتبع الموثقة، تساعد شركة Symor Instrument Equipment Co., Ltd العملاء على تحسين جودة الإنتاج دون تكرار عدم اليقين في علم القياس.
هندسة الموثوقية لا تتسامح مع "القريبة بما فيه الكفاية". إن مسار صناعة أشباه الموصلات - الطباعة الحجرية الدقيقة، وكثافة الطاقة الأعلى، وعمر التشغيل الممتد - يتطلب جهدًا كبيرًا.غرفة الاختبار البيئيالذي يتصرف كمعيار قياس، وليس كمتغير. سواء كان التطبيق يتضمن اختبارًا متسارعًا للحياة، أو دورة درجة الحرارة، أو حالة ثابتة للحرارة الرطبة، يظل المبدأ الأساسي هو: نتائج الاختبار قابلة للتنفيذ فقط عندما يكون عدم اليقين في الغرفة معروفًا ويتم التحكم فيه. إن الشركات المصنعة التي تدمج تفكير المعايرة بدءًا من التصميم وحتى اختبار قبول المصنع تعمل في نهاية المطاف على تمكين المهندسين من الثقة في بياناتهم، وتسريع الابتكار مع حماية سلامة المستخدم النهائي.
